Результат выполнения конструкторской разработки

Замок представляет собой корпус с расположенным в нем пакетом, используемых в качестве сувальд, стальных пластин с прорезями образующими под воздействием ключа сплошную прорезь и устройство для хода ключа. Большое количество пластин - сувальд в процессе отпирания замка позволяет достичь высокой секретности и разнообразия замков.

Так как наружу выведены только узкое отверстие для ключа и небольшое круглое отверстие расположенное в стороне от механизма замка отсутствует полная возможность механического воздействия.

Замок может быть снабжен вторым ключом с отличным от первого рисунком с замыканием на общую запорную планку. Это создает удобство для пользования такими замками в гостиницах, на предприятиях, офисах, когда должностному лицу необходимо иметь доступ в несколько помещений.

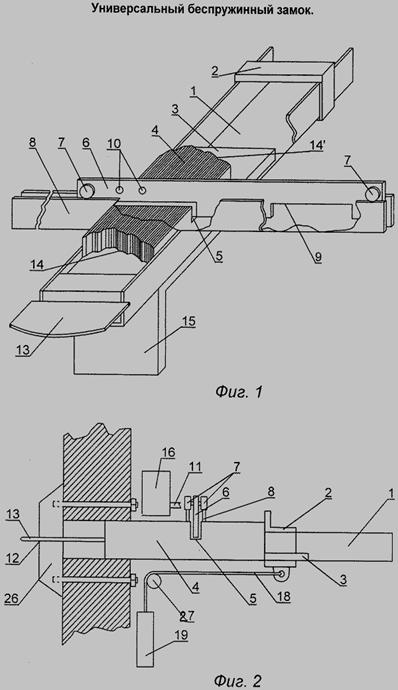

Замок для одного пользователя состоит из корпуса желобообразной формы 1, каретки 2, фиксатора 3, пакета стальных пластин 4 с прорезями 5, запорной планки 6, установленной на рамках 7 и направляющих 8. Запорная планка 6 имеет вырез 9 и в ней выполнены два отверстия 10 для винтов 11.

В задней части желоба 1 выполнена щель 12 для ключа 13. На фиксаторе 3 выполнен «рисунок» по линии его контакта с пакетом пластин 4, повторяющий «рисунок» по линии контакта ключ - пакет 14. Замок смонтирован на l - образной скобе 15. Засов 16 опирается на два катка 17. Каретка 2 соединена тросиком 18 с грузом 19. На кронштейне 20 засова 16 закреплен тросик 21 с грузом 22 и тросик 23 с цилиндром 24, который вручную при запирании двери вставляется в отверстие 25. С наружной стороны двери установлена накладка 26, в которой также выполнена щель для ключа.
