Номер 68-143-01 |
Наименование проекта Установка для восстановления упругости пружин |
Назначение Повышение качества восстановления упругости пружин |
Рекомендуемая область применения Восстановление изношенных деталей сельскохозяйственной техники |

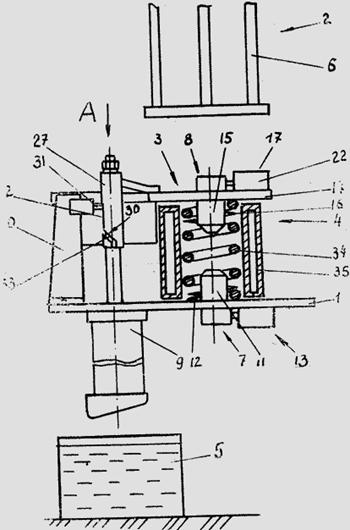

Описание Результат выполнения конструкторской разработки. Установка содержит раму 1, устройство 2 для подачи пружин 3 в рабочую зону, устройство 4 для захвата концов пружины и растяжения, устройство 5 для нагрева пружин и емкость 6 с охлаждающе-закалочной жидкостью для закалки пружин. Устройство 4 для захвата концов пружины 3 и растяжения ее подает пружину 3 через направляющую втулку 26 в зону обработки. Производят нагрев восстанавливаемой пружины, нагревая все ее витки одновременно шток гидроцилиндра перемешается вниз и взаимодействуя с пальцем 32 управляющего кронштейна 11 поворачивается относительно оси своей таким образом, что верхний зажим 8 пружины становится на место направляющей втулки 26, а затем опускается и верхний ловитель 15 входит в пружину 3. Выполнение зажимов в виде ловителей, установленных внутри восстанавливаемой пружины и имеющих радикально выдвигающиеся фиксаторы, позволяют разместить нагревательный индуктор по всей длине пружины осуществить нагрев всей пружины. По истечению времени, установленного для нагрева пружины, осуществляют фиксацию пружины. Приводы 14 и 18 перемещают подвижные направляющие, пальцы, входящие в наклонные пазы направляющих перемещаются и перемещают толкатели во внутрь ловителей 12 и 16. Фиксаторы 13 и 14 ловителей выдвигаются и фиксируют пружину 3. Шток цилиндра 9, жестко связанный с верхним зажимом 8, перемещают вверх, осуществляя растяжение восстанавливаемой пружины 3. После перемещения штока гидроцилиндра 10 на величину растяжения пружины, осуществляется взаимодействия штока гидроцилиндра с выключателем, который переключает привод нижнего захвата 9 на выдвигание фиксаторов 13, внутри нижнего ловителя 12 шток гидроцилиндра 10 перемещается в крайне верхнее положение и поворачивается вокруг своей оси таким образом, что верхний механизм зажима 8 с пружиной располагается над ванной охлаждения 6, а на его место над индуктором 33 становится наплавляющая втулка 26, затем фиксаторы 17 верхнего механизма зажима 8 утапливаются вовнутрь ловителя 16 и пружины 3 сбрасывается в ванну 6. Одновременно из магазина по лотку 7 подается новая пружина 3 в индуктор 33. После поворота штока гидроцилиндра цикл вновь повторяется. |
Преимущества перед известными аналогами Качество восстановления деформированных пружин осуществляется путем равномерного нагрева ее по всей длине, избегая возникновения внутренных напряжений в пружине. |
Стадия освоения Опробовано в условиях опытной эксплуатации |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Качество изделия повышается в 2 раза. |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 21.11.2001 |
