Внедрение сигнализатора концевых положений аппаратуры АИПД-7-10 является результатом производственного опыта государственного предприятия «Геофизическая морская экспедиция по исследованию в скважинах».

В скважинном приборе аппаратуры АИПД для перемещения подвижных частей используется электропривод. Схема управления приводом не имеет датчиков крайних положений (концевых выключателей). Контроль за работой привода осуществляется оператором по показаниям амперметра пульта управления, включенного в цепь питания электродвигателя.

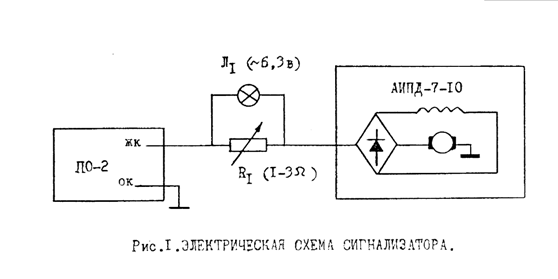

Предлагаемый оптический сигнализатор - лампа Л1 и резисторr1(см. Рис.1) включается в разрыв провода питания электродвигателя. Сопротивлениеr1 выбирается таким, чтобы при заторможенном электродвигателе обеспечивался номинальный режим для лампыЛ1. Тогда, при свободном вращении электродвигателя, лампа горит в полнакала и ярко вспыхивает при его остановке. Лампа устанавливается в патроне с магнитным держателем и размещается на оборудовании каротажной станции в поле зрения оператора. Вместо лампы или параллельно ей может быть подключен электронный акустический сигнализатор.

Сигнализатор позволяет оператору управлять приводом, не отвлекаясь от наблюдения за работой, регистрирующей части оборудования. Производительность труда возросла в 1,8 раза. Годовой экономический эффект 21 тысяча рублей.
