ИННОВАЦИИ БИЗНЕСУ

Номер

63-092-01

Наименование проекта

Обустройство устья скважин

Назначение

Для строительства подземных хранилищ

Рекомендуемая область применения

Предприятия строительства, нефтяной и газовой промышленности, ведущие строительство подземных хранилищ нефти и газа.

Описание

Результат выполнения конструкторской разработки.

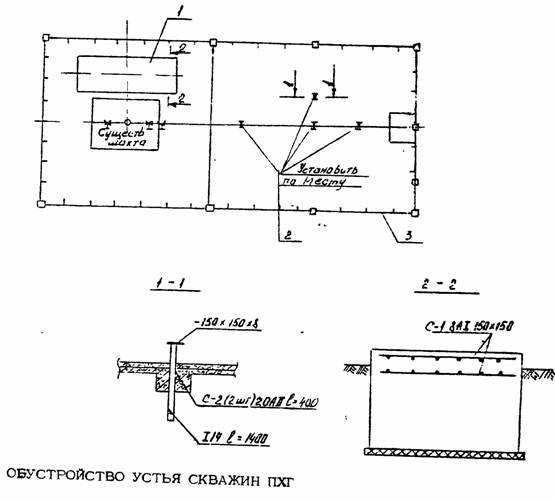

Обустройство включает в себя тумбу под домкрат 1(см. рисунок), опоры под трубы 2 и ограждение 3.

Вместо установки одиночных фундаментов под опорные лапы агрегата в период капитального ремонта скважин устанавливают один монолитный фундамент - тумбу из бетона М-200 габаритными размерами 3000Х1200Х1200 мм. Площадку вокруг скважин размерами 5000Х5000 мм не бетонируют.

Столбы ограды устанавливают под углом квадрата для свободного прохода агрегата и установки стеллажей. Ограждение выполняют из сетки МИБ.

Опоры под трубопроводы устанавливают по шаблонам. Приемники под фундаменты опор бетонируют с установкой закладных деталей из двутавра №14 длиной 1400 мм, достигая тем самым высокую точность установки опор.

Преимущества перед известными аналогами

Установка одного монолитного фундамента -тумбы дает возможность до начала монтажа выполнить весь объем строительных работ.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект от внедрения составил 32 тыс. руб. на одну скважину.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

08.10.2001
