Результат выполнения конструкторской разработки

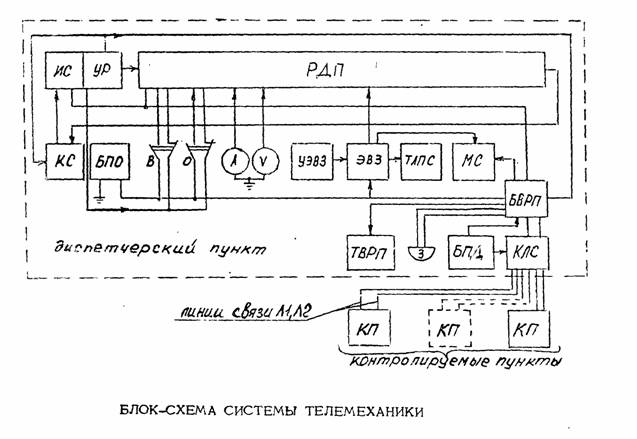

Устройство телемеханики (УТМ) представляет собой электронное устройство, состоящее из диспетчерского пункта (ДП) и нескольких контролируемых пунктов (КП). Устройство ДП включает в себя субблоки (см. рисунок):

-исходного состояния ИС;

-распределителя диспетчерского пункта (РДП);

-управления распределителем (УР);

-контроля синхронной работы (КС) распределителей ДП и КП;

-элементов временного запоминания положения выключателей (ЭВЗ);

-управления элементами временного запоминания (УЭВЗ);

-вызова распредпункта РП (БВРП);

-контроля линий связи (КЛС).

УТР снабжено мнемосхемой (МС) положения выключателей, имеет табло аварийно-распределительной сигнализации (ТАПС) и вызова РП (ТВРП). Для выполнения операций включения и отключения выключателей служат соответственно кнопки В и О, а для измерения величины тока и напряжения приборы А иv. Субблоки получают питание от основного блока питания БПО, а блоки БВРП и КЛС - от дежурного БПД.

Режимы работы УТМ: операционный и дежурный. В дежурном режиме напряжения блока питания БПД через субблоки БВРП и КЛС приложены к проводам линий связи Л1, Л2 всех подключенных КП. При изменении состояния оборудования на любом РП происходит увеличение тока в соответствующей линии «Л2-земля». На это реагирует блок БВРП (на табло ТВРП мигает соответствующая лампочка и звенит звонок). Для выявления оборудования, изменившего свое состояние, необходимо перевести устройство в операционный режим работы.

Субблок КЛС имеет встроенные лампочки для каждой линии связи Л1 и Л2, которые в дежурном режиме светятся в полнакала. При коротком замыкании в линии связи свечение соответствующих лампочек увеличивается до нормального, а при обрыве они гаснут. Для перехода в операционный режим блоков БВРП подключается линия связи соответствующего КП и РДП. Схемой ИС распределители ДП и КП устанавливаются в исходное состояние. Под воздействием управляющих импульсов схемы УР распределители работают синхронно, подключая по очереди к линии связи кнопки управления выключателями, кнопки измерительных приборов и цепи реле времени ЭВЗ, предназначенные для запоминания положения выключателей и аварийно-предупредительной сигнализации на КП. Информация от ЭВЗ поступает на табло ТАПС и мнемосхемы МС. Схема управления УЭВЗ предотвращает срабатывание элементов ЭВЗ от помех и токов заряда емкости линий связи.
