Номер 63-078-01 |
Наименование проекта Трубогиб ручной |
Назначение Для многоколенной гибки труб с наружным диаметром до 33 мм непосредственно в зоне монтажа. |
Рекомендуемая область применения Прокладка и заготовка технологических, сантехнических, контрольно-измерительных и др. трубопроводов . |

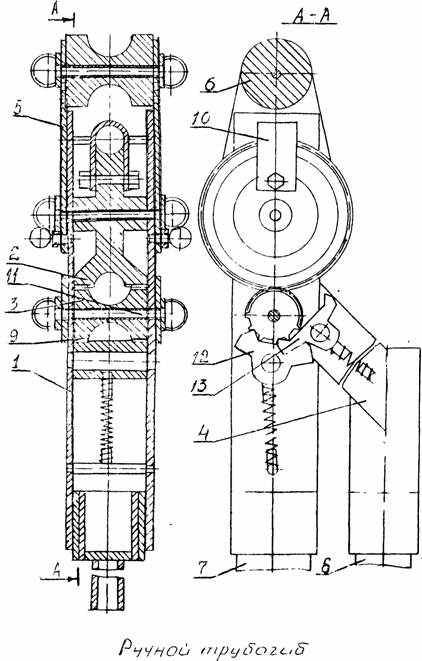

Описание Результат выполнения конструкторской разработки. Состоит трубогиб из П-образной основной скобы 1 (см. рисунок), ведомого гибочного ролика-шаблона 2, ведущего ролика 3, двух дополнительных скоб 4,5, дополнительного ролика 6 и двух трубчатых рукояток 7,8. Гибочные ролики выполнены с ребордами 9, по образующим цилиндрической поверхности которых выполнены зубья. На части цилиндрической поверхности ролика-шаблона реборды сточены и установлен хомут 10, служащий для удержания трубы при её гибке. На оси 11 с возможностью поворота установлены пластины дополнительной скобы 4, размещенные снаружи от пластин П-образной скобы и под углом к ним. С основной скобой жёстко связана трубчатая рукоятка, а со скобой 4 -трубчатая рукоятка 8. Фиксирующая собачка 12 подпружинно закреплена на основной скобе. Рабочая собачка 13 выполнена идентично фиксирующей и закреплена на дополнительной скобе. Между пластинами скобы 5 устанавливают дополнительный ролик, выполненный с гладкими ребордами. Гибку труб производят следующим образом. При гибке труб "от себя" трубу устанавливают между ведомым роликом-шаблоном и ведущим, пропустив один из концов трубы через хомут. Фиксирующую собачку и рабочую вводят в зацепление с ведущим роликом с помощью выступов. Рукояткой выполняют качательные движения, которые обеспечивают поворот ведущего ролика по часовой стрелке, а ведомого ролика-шаблона - против часовой стрелки, в результате чего труба наматывается на ролик-шаблон. По достижении заданного угла гиба на трубе нажимают на пружины, устанавливая фиксирующую и рабочую собачки в зацепление с ведущим роликом с помощью выступов. Для извлечения трубы выполняют качательные движения рукояткой, возвращая ведущий ролик с хомутом в исходное положение. В случае неподвижного закрепления трубы в зоне монтажа освобождают изогнутый конец, демонтируя ось с ведомым роликом. При гибке труб "на себя" к трубогибу присоединяют дополнительный ролик, фиксируя его скобой и винтом-фиксатором в требуемом положении. Хомут устанавливают таким образом, чтобы конец трубы, подлежащий гибке, можно было ввести через него и между роликами 2 и 6. Гибку трубы и съем производят аналогично описанному выше (при гибке труб "от себя"). |
Преимущества перед известными аналогами В результате уменьшения сварных (резьбовых) стыков повысилась долговечность трубопроводов. |
Стадия освоения Внедрено в производство |
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
Технико-экономический эффект Годовой экономический эффект от внедрения составил 72.000 руб. |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 06.09.2001 |
