Результат выполнения конструкторской разработки

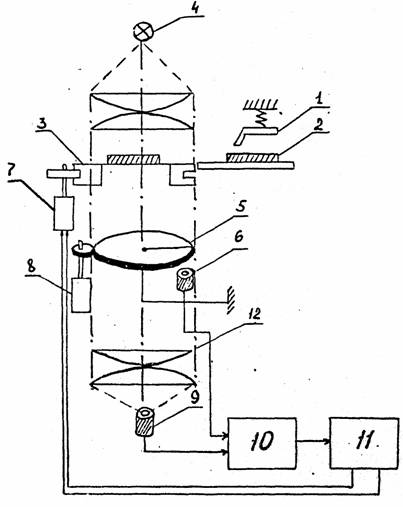

Устройство состоит из отсекателя 1 (см. рисунок), заготовки (пластины со сложным контуром) 2, поворотного кольца 3, источника света 4, диска с радиальной щелью 5, кронштейна с датчиком импульсов периода вращения диска 6, первого электродвигателя 7, второго электродвигателя 8, фотоэлемента 9, блока определения ориентации пластины 10, блока управления 11, линзы 12. Выход блока управления соединен со входом первого электродвигателя, а вход блока управления - с выходом блока определения ориентации, первый выход которого связан с датчиком импульсов периода, а второй - с фотоэлементом.

Устройство работает следующим образом:

Заготовка, пройдя отсекатель, поступает на прозрачное повторное кольцо, над которым установлен источник света. Второй электродвигатель с помощью фрикционной передачи вращает с постоянной угловой скоростью диск с радиальной щелью, которая сканирует световой поток, моделируемый ориентируемой деталью. Электрический аналог с выхода фотоприемника поступает на второй вход блока определения ориентации, где определяется временное положение максимума аналогового сигнала. В момент совмещения щели вращающегося диска с датчиком, вырабатывается импульс, который поступает на первый вход блока определения ориентации, синхронизирует работу генератора импульсов периода блока определения ориентации. В блоке ориентации вырабатывается оцифрованное значение временного положения максимума аналогового сигнала, которое подается на выход блока управления, осуществляющего поворот кольца с помощью первого электродвигателя на угол доориентации.

УСТРОЙСТВО ДЛЯ ОРИЕНТАЦИИ ПЛАСТИН

СО СЛОЖНЫМ КОНТУРОМ
