Результат выполнения конструкторской разработки.

В основе прибора блок-схема которого изображена на рис. 1 лежит счетно-импульсный принцип, заключающийся в том, что счетный блок считает количество поступающих на его вход импульсов в течение определенного интервала времени, которое определяется частью времени разряда конденсатора. Так как сопротивление в цепи разряда остается постоянным в процессе измерения, то измеряемый отрезок времени будет пропорционален емкости конденсатора Сх. Если измеряемая емкость конденсатора Сх шунтируется сопротивлением внешней цепи величиной более 100 Ом, а величина разрядного сопротивления в приборе равна 10 Ом, то можно измерить емкость конденсатора, не выпаивая его из схемы.

Блок генераторов формирует импульсы с частотой 3Гц и 6,25 МГц. По заднему фронту импульсов с частотой 3 Гц блок управления заряда и разряда конденсатора формирует команду на заряд измеряемого конденсатора. По переднему фронту импульса схема формирования импульсов сброса формирует команду на обнуление счетчиков. Одновременно формируется команда на разряд конденсатора. Схема формирования временного интервала разряда формирует команду на блок управления счета, который запускает блок декад и блокирует его по окончании временного интервала разряда. Блок декад считает количество импульсов с частотой 6,25 МГц, прошедших на его вход за время интервала разряда. Результат высвечивается на табло блока индикации. Через З с цикл измерения повторяется автоматически.

В схеме калибровки установлен конденсатор емкостью 50 мкФ для контроля работы прибора. С помощью конденсаторов и потенциометра устанавливается временный интервал разряда конденсатора, за который число импульсов с частотой 6,25 МГц, прошедших на блок индикации, соответствует показаниям на табло 50,0 мкФ.

Процесс измерения емкости состоит в подключении прибора его остроконечными щупами к выводам конденсатора на печатной плате и снятии показаний с цифрового табло.

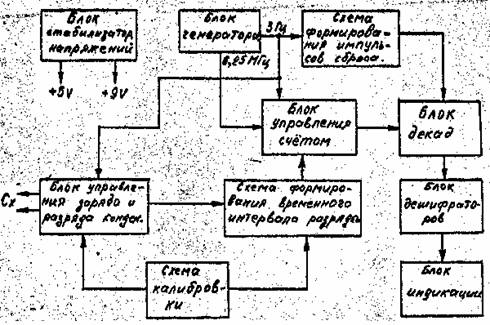

РИС. 1. СТРУКТУРНАЯ СХЕМА ЦИФРАВОГО ИЗМЕРИТЕЛЯ ЕМКОСТИ
