Описание к ИЛ№61-069-01

Результат выполнения конструкторской разработки.

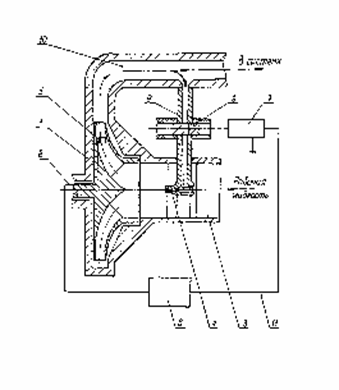

Устройство состоит из корпуса 1 (см.рисунок), в котором расположен ротор 2 насоса, и элемента 4 подвода жидкости во входном патрубке 3. На внутренней стороне лопатки ротора установлен датчик давления 5, который электропроводом 11 связан с входом усилителя сигнала, выход последнего соединен с входом электромагнитного клапана 7. Этот клапан механически связан с золотниковым клапаном 8, установленным в проводящем патрубке 9, который служит для соединения нагнетательного патрубка 10 с входным патрубком.

Устройство работает следующим образом.

При возникновении кавитации на лопатках ротора датчик давления дает сигнал о повышении поверхностного давления, сигнал поступает на усилитель сигнала 6, электромагнитный клапан 7 включается и механически перемещает золотниковый клапан, тем самым обеспечивает подачу жидкости во входной патрубок через элемент подвода жидкости, направленный по направлению общего потока жидкости. Поверхностное давлениеуменьшается (вследствие прекращения кавитационных процессов), на электромагнитный клапан начинает поступать меньшее напряжение, и он возвращает золотниковый клапан в первоначальное закрытое положение. При работе насосной установки открытие-закрытие золотникового клапана происходит непрерывно.

Данный способ регулирования выходных параметров позволяет повысить стабильность работы насосных установок, устранить кавитационные давления на лопатках ротора насоса, что увеличивает надежность, безотказность, сроки эксплуатации насосных установок.
