Номер

61-052-01

Наименование проекта

Шариковый дисковый планетарный вариатор

Назначение

Использование в механизмах плавного изменения крутящего момента, например, в качестве механической коробки передач на автомобиле или металлорежущем станке

Рекомендуемая область применения

Конструкторские и технологические бюро НИИ и машиностроительных предприятий

Описание

Результат выполнения конструкторской разработки.

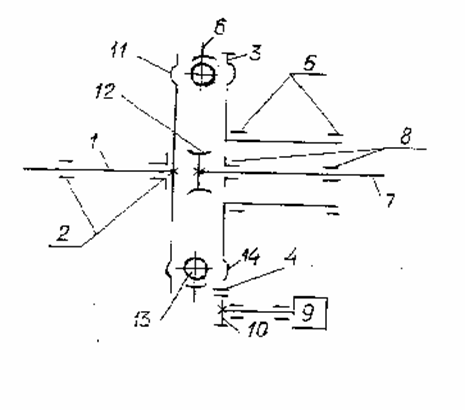

Шариковый дисковый планетарный вариатор состоит из ведущего вала - диска 1 (см.рисунок), установленного в корпус на подшипниках 2, второго диска 3 с зубчатым венцом 4, установленного на подшипниках 5, сепаратора 6 с ведомым валом 7, расположенного между ведущим диском и диском 3 и опирающегося на подшипники 8. Кроме того, шариковый дисковый вариатор содержит привод 9 с шестерней 10, связанной с зубчатым венцом диска 3. На ведущем диске выполнена замкнутая дорожка качения 11 в форме укороченной гипоциклоиды с четным числом вершин, а на втором диске 3 выполнена замкнутая дорожка качения 14 в форме укороченной гипоциклоиды с уменьшенным в 2 раза по сравнению с числом вершин на ведущем диске. В сепараторе имеются радиальные сквозные пазы 12, в которых размещены шарики 13. Количество пазов в сепараторе равно числу вершин гипоциклоиды на втором диске.

Вариатор работает следующим образом. Вращающий момент подводится к ведущему валу - диску, затем с помощью шариков, которые взаимодействуют с замкнутыми дорожками качения 11, 14 соответственно ведущего и второго диска, он передается на сепаратор и одновремиенно на ведомый вал. Включением привода, который изменяет частоту вращения втлорого диска или удерживает его в одном положении, достигается изменение вращающего момента на сепараторе - ведомом валу.
