Номер

54-424-01

Наименование проекта

Штамп для отбортовки торцов корпуса металлической банки

Назначение

Для одновременной отбортовки с двух сторон торцов корпуса металлической банки под лаки и краски.

Рекомендуемая область применения

Штамповочные операции на предприятиях различных отраслей промышленности.

Описание

Конструкция является результатом выполнения конструкторской разработки.

Штамп состоит (см. рис. 1) из двух фигурных оправок 1 и 2. одна из которых крепится неподвижно к верхней плите 3 штампа, другая - к нижней подвижной плите 6, которая перемещается в горизонтальном направлении.

Работа осуществляется следующим образом. На нижнюю оправку (в отведенном положении из зоны действия штампа) устанавливается заготовка корпуса банки. С помощью рукоятки подвижная плита с оправкой и заготовкой вводится в зону действия верхней плиты до упора 4,5. После срабатывания штампа подвижная плита и готовая деталь выдвигается из-под штампа. Производится смена заготовок, и операция повторяется.

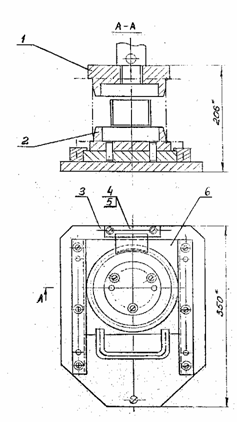

Рис. 1. Штамп для отбортовки торцов корпуса металлической банки.

Преимущества перед известными аналогами

Штамп удобен в эксплуатации, прост в изготовлении, обеспечивает снижение трудоемкости.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышается производительность труда в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

06.08.2001
