Результат проведения научно-исследовательской работы.

Разработан метод расчета прочности железобетонной конструкции на основе каркасно-стержневой модели. Метод учитывает влияние поперечной арматуры на прочность конструкций как сумму прямого и косвенного участия поперечной арматуры в работе сжатой полосы бетона, формула (1):

f<=pb+ps>

Гдеpb- величина усилия, воспринимаемая бетоном сжатой полосы;

ps- величина усилия, воспринимаемая поперечной арматурой, определяется по формуле:

ps=2(nsn+nsk)sin( a),

здесьnsn- величина усилия, воспринимаемая поперечной арматурой при прямом участии в работе бетонной полосы;

nsk- величина усилия, воспринимаемая поперечной арматурой при косвенном участии в работе бетонной полосы;

a-угол между осью сжатой полосы бетона и осью поперечной арматуры.

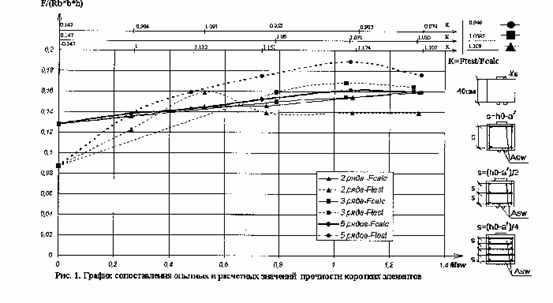

Была проведена корректировка с учетом расчетной зависимости влияния шага поперечной арматуры на прочность конструкции при постоянных параметрах пролета среза a/h ₀ и площади поперечной арматуры. На рис. 1 приведено сопоставление опытных и расчетных значений прочности коротких элементов с пролетом среза a/h ₀=0.0653 при изменении коэффициента поперечного армирования м<= 1.4(рис.="">

На основе проведенного анализа выявлена степень влияния расстояния между пакетами арматурных стержней на прочность коротких элементов и построена математическая зависимость, описывающая полученную закономерность (графическая интерпритация полученной зависимости показана на рис. 2.). в результате в расчетную зависимость (1) введен коэффициент, учитывающий влияние шага поперечной арматуры на прочность сжатых элементов, зависимость (2):

f<=k>_s(pb+ps) (2).

Гдеk _s- коэффициент, учитывающий влияние шага поперечной арматуры на прочность сжатых элементов, определяется по формуле:k _s=0.305n ^0.2+0.68

На рис. 3. Приведено сопоставление опытных и расчетных значений прочности элементов с учетом разработанной зависимости для коэффициентаk _s. полученные результаты показывают близкое совпадение опытных и расчетных значений прочности, значение коэффициента К=ftest/fcalc=1.02

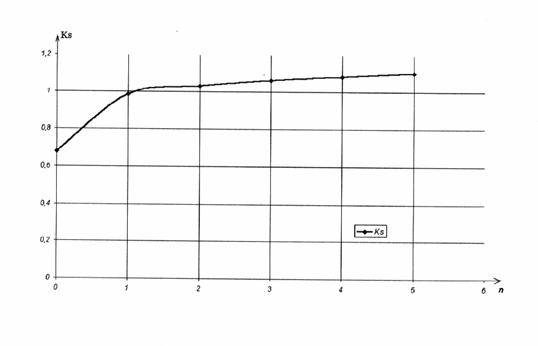

Рис. 2. Графическая интерпритация коэффициента Кs, учитывающего влияние шага поперечной арматуры на прочность сжатых элементов.

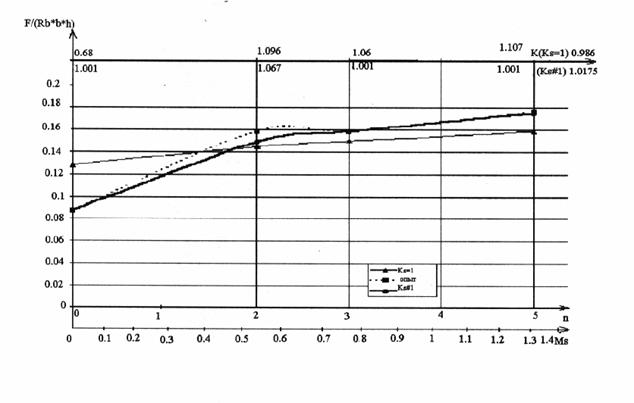

Рис. 3. График сопоставления опытных и расчетных величин прочности коротких элементов с учетом коэффициента Кs.
