Результат выполнения конструкторской разработки.

Предлагаемая установка позволяет испытывать модели стержневых металлических конструкций с определением предельной (критической нагрузки), выявлять формы потери устойчивости, а также находить линейные перемещения и углы поворота узлов конструкции в предельном состоянии.

Общий вид устройства с закрепленной в нем испытываемой физической моделью строительной конструкции, в виде стропильной фермы с параллельными поясами приведен на рис. 1.

В предлагаемом устройстве имеется основание, состоящее из опор 1, выполненных из металлических пластин, имеющих отверстия для крепления болтами испытываемых моделей 2. К опорам 1 крепится планка 3, предотвращающая разрушение модели, вследствие потери устойчивости. Испытываемая модель состоит из наборных элементов 4, соединенных в жесткие узлы при помощи втулок 5. Во втулках 5 имеются штыри 6 для подвешивания нагрузочных тяжей 7.

На дополнительном опорном устройстве 8 жестко крепится стойки 9, на которых закреплены индикаторы часового типа 10. Во втулках 5 закреплены дополнительные стержни 11, которые соединены с шкивами 12 индикаторов 10. Нагружение создается подвешиванием наборных грузов 13 к нагрузочной платформе 14 тяжа 7.

В процессе испытаний создается возможность наблюдения за схемой потери устойчивости путем измерения углов поворота узлов модели непосредственным снятием отсчетов с измерительных приборов. Результатом испытания являются значения критической узловой нагрузки, а также вертикальные и горизонтальные перемещения и углы поворота узлов в критическом состоянии.

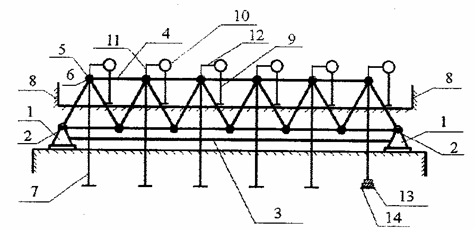

Рис. 1. Устройство для механических испытаний на устойчивость моделей металлических ферм.
