Номер

54-332-01

Наименование проекта

Трехглавый арочный рельс

Назначение

Для возведения подкрановых путей мостовых кранов.

Рекомендуемая область применения

Промышленные цеха с тяжелым режимом работы кранов.

Описание

Рельс выполнен арочным в сечении, причем арка очерчена по дуге круга, а сечение выполнено сбалансированным. Баланс обеспечен равенством статических моментов верхней и нижней половин сечения относительно главной оси Х, делящей высоту сечения рельса пополам. Равенство статических моментов обеспечивает также равенство верхнего и нижнего моментов сопротивления.

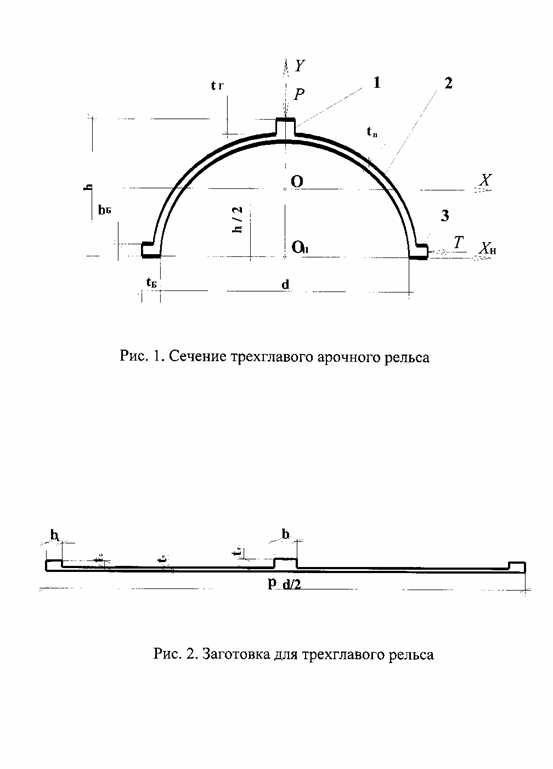

Рельс имеет главную главу 1, которая размещена в замке круговой арки 2, представляющей подошву рельса (рис. 1). На пятах арки 2 размещены боковые главы 3.

Арочное сечение рельса амортизирует, сглаживая динамические воздействия. Геометрические характеристики трехглавого арочного рельса приведены в табл. 1.

Сравнение характеристик предлагаемых рельсов с характеристиками существующих рельсов показывает, что момент сопротивления сечения рельса при изгибе w_хувеличился в 1,8 раза,w_y- в 9 раз (табл. 2).

Рельс легко прокатывается. Сначала прокатывается плоская заготовка (рис. 2) и затем из неё формируется арочное сечение рельса (рис. 1). Производство рельсов может быть легко налажено модернизацией действующих станов.

Табл. 1. Геометрические характеристики рельса.

Тип рельса	А, см ²	j _x, см ⁴	j _y, см ⁴	j _p, см ⁴	w _x, см ³	w _y, см ³	m, кг/м
КР 50	38,02	1350,0	4273,3	5623,6	165,14	259,56	29,85
КР 60	50,99	2323,1	6993,6	9316,7	256,69	380,32	40,03
КР 70	63,3	3330,2	10072,8	13403,0	333,02	510,13	52,83
КР 80	81,13	4405,7	13599,8	18005,5	438,37	652,90	63,69
КР 100	113,32	8901,7	28903,4	37805,1	729,65	1128,41	88,96
КР 120	150,44	13028,1	39692,4	52720,4	1025,83	1498,28	118,1
КР 140	195,53	18079,3	55793,1	73872,4	1396,08	1983,71	153,49

Табл. 2. Сравнение характеристик предлагаемых рельсов с характеристиками существующих рельсов.

Тип рельса	А/А _с	j _x/j _xc	j _y/j _yc	j _p/j _pc	w _x/w _xc	w _y/wyc	m/m _c
КР 50	1	3,78	38,35	11,99	1,99	10,48	1
КР 60	1	3,55	35,70	10,95	1,89	10,19	1
КР 70	1	3,08	30,79	9,52	1,83	9,35	1
КР 80	1	2,85	28,19	8,87	1,82	8,80	1
КР 100	1	3,11	30,72	9,93	1,96	8,99	1
КР 120	1	2,65	23,42	7,96	1,76	7,51	1
КР 140	1	2,43	22,47	7,45	1,85	7,59	1
