Номер 53-238-01 |
|||
|
Наименование проекта Преобразователь температуры ДТП М. |
|||
|
Назначение Преобразование отклонений температуры регулируемой среды в пропорциональный пневматический сигнал. |
|||
|
Рекомендуемая область применения Системы автоматического регулирования температуры тепловозных двиателей. |
|||
|
Описание
Описание к ИЛ № 53-238-01
Результат выполнения конструкторской разработки. Принцип действия преобразователя (рис.) основан на сравнении усилия, развиваемого выходным давлением воздуха и давлением паров заполнителя термосистемы. Питающий воздух подается в отверстие, обозначенное надписью «Питание». Выходное давление определяется разностью усилий: создаваемого давлением паров заполнителя и создаваемого пружиной термосистемы. На мембране 7 происходит сравнение этого результирующего усилия с усилием, создаваемым выходным давлением. При уменьшении давления паров заполнителя излишнее выходное давление сбрасывается в атмосферу через прорезь 5. Усилие, создаваемое давлением паров заполнителя, пропорционально его температуре, а, следовательно, и температуре контролируемой среды. Преобразователь поставляется настроенным на заданную уставку. При необходимости допускается перенастройка преобразователя на другую уставку в пределах уставок. Перед перенастройкой расконтрите втулку настройки поз.4 путем вывинчивания винта поз.8. Для уменьшения значения уставки после снятия крышки поз.3 вращайте втулку настройки поз.4 по часовой стрелке. Для увеличения значения уставки втулку вращайте против часовой стрелки. После перенастройки законтрите втулку настройки.

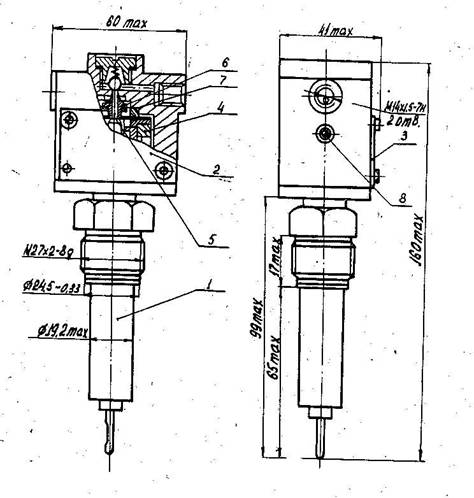

Рис.
|
|||
|
Преимущества перед известными аналогами Удобство монтажа и технического обслуживания. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект 4,2 тыс. рублей |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 12.10.2001 |
