Номер 52-033-01 |
Наименование проекта Способ мойки технологических аппаратов и трубопроводов |
Назначение Сокращение продолжительности мойки, упрощение конструкции установки, снижение энергозатрат |
Рекомендуемая область применения Способы мойки технологических аппаратов и трубопроводов с напорным движением жидкости |
Описание

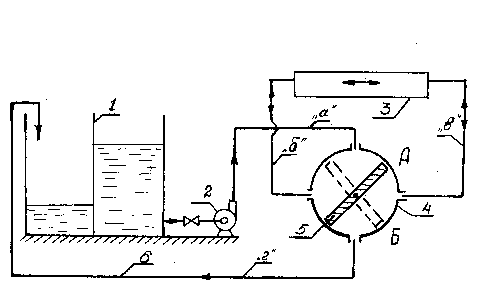

033-01 Результат выполнения научно-исследовательской работы. В способе мойки аппаратов и трубопроводов с перемещением по ним моющей жидкости потоку моющей жидкости сообщают переносное возвратно-поступательное движение, причем время движения жидкости в одном направлении превышает или равно времени движения в противоположном направлении. Для создания данного переносного возвратно-поступательного движения жидкости используют, например, коллектор с вращательным, колебательным или поступательным движением шибера. Способ может быть осуществлен, например, на установке, представленной на рисунке, включающей в себя бак 1 для моющего раствора, насос 2, промываемое изделие 3, коллектор 4 с шибером 5, соединительный трубопровод 6, состоящий из участков «а», «б», «в», «г». При осуществлении мойки внутренней поверхности трубопровода или аппарата (промываемое изделие 3) в систему соединительных трубопроводов 6, промываемое изделие 3, коллектор 4 подают количество жидкости необходимое для заполнения всего их объема. При нахождении шибера 5 в положении «А» моющий раствор проходит в направлении а-б-3-в-г (см. рисунок). По истечении определенного промежутка времени с помощью какого-либо автоматического устройства (например, мотор-редуктора) шибер 5 переводится в положение «Б». При этом поток моющей жидкости проходит в направлении а-в-3-б-г, т. е. изменяя в промываемом изделии 3 и на участках «в» и «б» соединительного трубопровода направление своего движения на противоположное, а на участках «а» и «г» сохраняется прежнее направление потоков, обеспечивая постоянную подачу свежей моющей жидкости из бака 1 в промываемое изделие 3 и слив отработанной жидкости. При переводе шибера 5 из одного положения в другое через неравные промежутки времени будет осуществляться переносное возвратнопоступательпое движение моющей жидкости в промываемом изделии 3. Рис. Способ мойки технологических аппаратов и трубопроводов. |
Преимущества перед известными аналогами Повышение сменной производительности технологических аппаратов за счёт сокращения времени мойки, уменьшение расхода электроэнергии на перекачку моющей жидкости, упрощение регулировки системы мойки |
Стадия освоения Способ (метод) проверен в лабораторных условиях |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Снижение трудоемкости, повышение производительности труда на 10-15% |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 16.12.2000 |
