Результат выполнения конструкторской разработки.

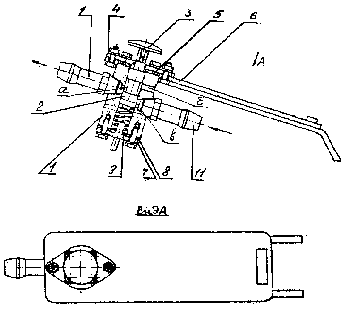

Кран состоит из корпуса 1, в расточке которого установлен плунжер 2 с кнопкой 3. К верхней части корпуса крепятся крышка 4, прокладка 5 и опора 6, а к нижней - крышка 7 и прокладка 8. Между крышкой и плунжером 2 установлена пружина 9. В резьбовые отверстия корпуса завернуты штуцера 10 и 11.

Кран работает следующим образом. В исходном положении штуцер 10 через выточку плунжера «а» и канал корпуса «б» соединяет рабочую полость пневмопривода с атмосферой. Отверстие «в» корпуса при этом закрыто. При нажатии на кнопку 3 плунжер 2 передвигается сверху вниз, перекрывая при этом отверстие «б» и открывая отверстие «в», и, тем самым, дает возможность соединить штуцера 10 с сетью. В исходное положение плунжер 2 возвращается с помощью пружин 9. Нажатие на кнопку может быть ручным, ножным и механическим.
