Номер

51-158-01

Наименование проекта

Ключ с вращающимся зевом

Назначение

Заворачивание гаек с односторонним и трудным доступом.

Рекомендуемая область применения

Маиностроение

Описание

Результат выполнения конструкторской разработки.

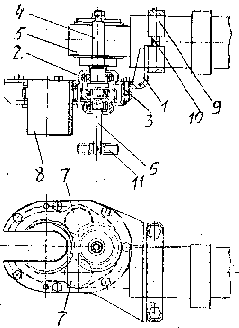

Ключ состоит из корпуса 1 (см. рисунок) и крышки 2, соединенных между собой болтами 3. Через крышку проходит вал 4, один конец которого соединен с приводным валом гайковерта 5, а другой - с ведущим валом шестерней 6, находящимся в постоянном сцеплении с двумя паразитными шестернями 7, которые находятся в зацеплении с зубчатым венцом ключа с зевом 8. Корпус ключа крепится на гайковерте хомутом 9 и болтами 10. Для совмещения зева ключа с пазом корпуса служит ручка 11, сидящая на конце вала-шестерни 6.

Ключ работает следующим образом. Вал 4, получающий вращение от гайковерта 5, с помощью выступа на торце бурта соединяется с выступом на торце вала-шестерни 6 и передает ему вращение. Тот в свою очередь через две паразитные шестерни 7, соединенные с зубчатым венцом зева ключа 8, вращает его, причем, когда одна из паразитных шестерен попадает в зев ключа, вращение передается с помощью другой, и наоборот. Этим обеспечивается постоянное вращение ключа с зевом.

Преимущества перед известными аналогами

Наличие открытого зева в зубчатом венце.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.08.2001
