51-157-01

Наименование проекта

Установка для охлаждения песка

Назначение

Охлаждение песка, применяемого при приготовлении формовочной смеси.

Рекомендуемая область применения

Металлургия

Описание

Результат выполнения конструкторской разработки.

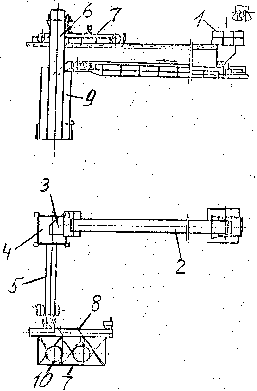

Установка состоит из бункера 1 (см. рисунок), ленточного наклонного транспортера 2, пересыпного лотка 3, охладителя 4, подающего ленточного транспортера 5, элеватора 6, ленточного транспортера 7,плужковых сбрасывателей 8, приемных бункеров 9, смесителей 10.

Из накопителей песок подается в бункер 1, из которого ленточным транспортером 2 перемещается в пересыпной лоток 3 охладителя 4. Песок просыпается через змеевик с холодной водой и охлаждается. Из охладителя песок порциями подается на ленточный транспортер 5, которым перемещается в элеватор 6. Элеватором 6 поднимается на высоту ленточного транспортера 7 и перемещается на нем. При включении ленточных сбрасывателей 8 песок попадает в бункеры 9, из которых порциями подается в смесители 10.

Преимущества перед известными аналогами

Повысилась техника безопасности.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Позволяет охладить песок до 30°С, что обеспечивает улучшение условий труда.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.08.2001
