Результат выполнения конструкторской разработки.

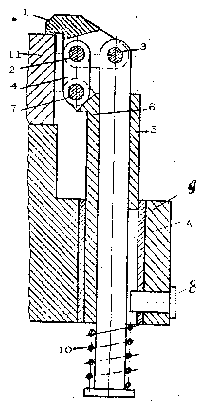

Устройство состоит из прихвата 1, шарнирно соединенного осями 2 и 3 с серьгой 4 и тягой 5 соответственно, перемещаемой приводом. Тяга 5 установлена в подвижной втулке 6 шарнирно соединенной осью 7 с серьгой 4. Во втулке 6 имеется продольный паз А, в который входит палец 8, установленный в корпусе 9 приспособления. Между буртом тяги 5 и торцем втулки 6 находится упругий элемент, например пружина 10.

Под действием усилия, развиваемого силовым цилиндром привода, тяга 5 поднимается, перемещая через пружину 10 втулку 6. При этом прихват 1 находится в повернутом положении. После того, как паз втулки упрется в палец 8, перемещение втулки прекращается. При дальнейшем перемещении тяги 5 вверх прихват 1 поворачивается относительно оси 3 против часовой стрелки, зажимая обрабатываемую деталь 11. При перемещении тяги под действием усилия силового цилиндра привода вниз втулка 6 под воздействием пружины 10 остается в верхнем положении. При этом тяга поворачивает прихват 1 против часовой стрелки, освобождает деталь 11. После того, как прихват 1 упрется в торец втулки 6, тяга также перемещается вниз на расстояние, при котором прихват располагается ниже опорной установочной поверхности обрабатываемой детали 6, обеспечивая освобождение зоны транспортирования обрабатываемых деталей.
