Результат выполнения НИР.

При получении легированных материалов заданного состава одним из способов является смешивание отдельных элементов или соединений. В качестве исходных составляющих могут использоваться соединения, имеющие сложный состав.

Существуют различные методы расчета состава исходных составляющих. Одним из них является графический метод, позволяющий вести расчет с большой наглядностью и достаточно высокой точностью. Сущность метода рассмотрена на примере изготовления легированного материала путем смешивания металлических порошков, полученных из Аккермановской, Ново-Киевской и Ново-Петропавловской руд Орско-Халиловского месторождения. Эти руды отличаются друг от друга содержанием элементов и, следовательно, порошки, полученные из этих руд, будут иметь различный состав.

Составы металлических порошков, полученные из указанных руд и именуемые ниже исходными материалами i (Аккермановская руда), ii (Ново-Киевская руда), iii (Ново-Петропавловская руда), и состав легированного материала, который нужно изготовить и именуемый ниже - заданный материал iv, представлены в таблице 1.

Таблица 1. Составы многокомпонентных материалов.

Для удобства расчета произведен перерасчет составов для условий, когда сумма элементов равна 100% (fe + ni + Сг + Со=100%). В отдельную группу выделены элементы и проведен аналогичный перерасчет (ni + cr + Со=100%), табл.2.

Таблица 2. Результаты перерасчета легирующих элементов.

По данным таблиц 1 и 2 строим диаграмму составов, которая представляет собой сдвоенные прямоугольные треугольники, каждый катет которых соответствует процентному содержанию компонентов. По сторонам треугольника АВС откладываем значения легирующих компонентов: на стороне АС -ni,на АВ - Сг. Из полученных точек проводим прямые, параллельные сторонам треугольника АВС (см.рисунок) .

В пересечении этих прямых получим точки 1, 2, 3, 4, которые являются горизонтальными проекциями пространственных точек, полученных центральным проецированием с центром проекций в точкеd.

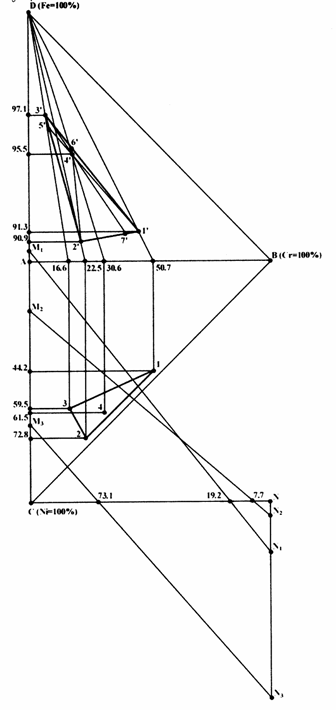

Диаграмма расчета состава шихт

Для подсчета необходимых количеств исходных материалов (i, ii, iii) с целью получения шихты i через точки1, 2,3'и 4' проводим прямые до пересечения с противолежащими сторонами треугольника. Так как фронтальная проекция треугольника1,2,3получена параллельным проецированием, то, применив правило рычага, можно определить количества материалов i, ii, iii. Для этого из точки С отложим по горизонтали отрезокcn,соответствующий 100%-ному количеству каждого материала. Из точки С перпендикулярно линии cn для повышения точности построения отложим двойную величину отрезка1' 4',т.е.cm ₁=2(1'4').Из точки n ₁ в противоположном направлении отложим двойную величину отрезка 4'5', т.е.nn ₁=2(4'5').Прямая, проведенная через точкиm ₁и n ₁, пересечет линию cn на расстоянии»19,2мм от точкиn,что соответствует содержанию исходного материала i (19,2%) в искомой шихте i. Аналогично определяем содержание в искомой шихте исходных материалов ii, равное 7,7% иiii -73,1%.

Таким образом, показана возможность графического расчета необходимого количества сложных по составу материалов для получения легированных шихт заданного состава.
