Результат выполнения научно-исследовательской разработки..

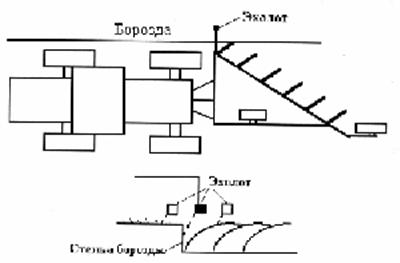

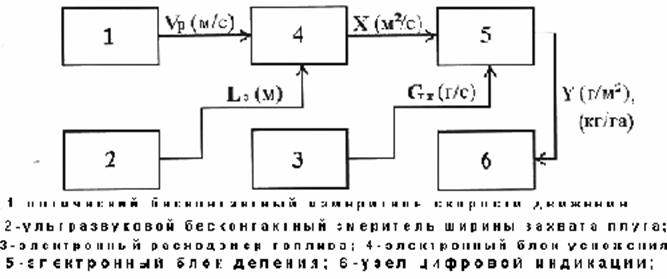

Блок-схема электронного устройства приведена на рис.1. Датчики 1 и 2 фиксируют мгновенные значения скорости движения (vp, м/с) и ширины захвата плуга (lз, м). Датчик 3 фиксирует мгновенное значение секундного расхода топлива (gт, г/с). Электронный блок умножения 4 осуществляет перемножения сигналов, поступающих с датчиков 1 и 2. Электронный блок деления 5 осуществляет деление сигнала, поступающего с датчика 3 расходомера на выходной сигнал (x, мІ/с) блока умножения 4. Узел цифровой индикации 6 высвечивает мгновенное значение расхода топлива (y), приходящегося на единицу выработки пахотного агрегата в г/мІили кг/га. Для непрерывного измерения скорости движения агрегата используется оптический бесконтактный измеритель скорости движения, применяемый при испытаниях новых моделей тракторов и автомобилей. Измерение мгновенного значения ширины захвата плуга осуществляется посредством предлагаемого ультразвукового бесконтактного измерителя ширины захвата плуга (рис.2). Работа данного устройства основана на периодическом излучении эхолотом ультразвуковых импульсов в направлении стенки борозды и приеме отраженных от нее эхосигналов. На время от излучения импульса до прихода эхосигнала включается счетчик, который подсчитывает число импульсов образцового генератора с выбранной частотой следования, для получения точности измерения, равной 0,01 м.
