Описание к ИЛ № 42-152-01

Данная работа является результатом выполнения конструкторской разработки.

Приспособление (см. рисунок ) состоит из рамы 1, сваренной из трубы с нанесенными делениями; горизонтальной линейки 2, которую можно перемещать по высоте и фиксировать в любой точке фиксаторами; и двух наклонных (под углом 15 ⁰) линеек 3.

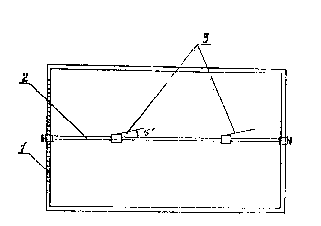

Эскиз приспособления для проверки регулировки фар.

Автомобиль устанавливают так, чтобы передние колеса находились в положении прямолинейного движения, а его продольная ось совпадала с продольной линией поста. Затем автомобиль приближают к плоскости рамки на расстояние 0,5 м и включают дальний свет фар. Горизонтальную линейку устанавливают так, чтобы она проходила через проекции на экране центров обеих фар, а угловые линейки - в центры проекции фар, и выключают свет. Далее устанавливают автомобиль на посту так, чтобы центры фар находились над линией поперечной разметки поста, расположенной на расстоянии 5 м от экрана. Включают ближний свет фар и визуально определяют светораспределение фар. Пятно на экране должно иметь резную светло-темную границу, первая часть которой поднимается под углом 15 ⁰ и определяется по наклонным линейкам.
