Номер

42-101-01

Наименование проекта

Устройство для измерения деформации ползучести при сжатии образцов

Назначение

Для определения деформации ползучести строительных материалов при испытании бетонных образцов с центральным отверстием

Рекомендуемая область применения

Строительство

Описание

Описание к ИЛ № 42-101-01

Данная работа является результатом выполнения конструкторской разработки.

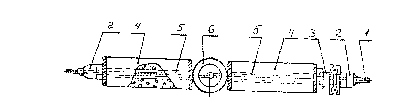

Устройство (см. рисунок) состоит из тяги, 1 на которой закрепляются захваты 2 и фиксирующая гайка 3. Тяга проходит через диаметральное отверстие в динамометрическом кольце 6, являющимся индикатором, и через отверстия 5 в образцах 4.

Устройство для измерения деформации ползучести

при сжатии образцов.

Устройство работает следующим образом. Используя домкрат, через захваты и тягу прикладывают усилия к образцам. С помощью гайки выбирают зазор между захватом и образцом в процессе погружения.

После создания усилия на образцы домкрат снимают, а усилие контролируют динамометрическим кольцом. Деформацию ползучести определяют по изменению показаний индикатора в виде динамометрического кольца. Тяга является центрирующим элементом, передающим усилие на образцы, а динамометрическое кольцо, располагаясь между двумя образцами, передает усилие на оба образца и является шаровой опорой, передающей усилия по центру образца и индикатором усилия.

Преимущества перед известными аналогами

Простота конструкции из-за того, что тяга и динамометрическое кольцо совмещают несколько функций.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

На 30% сократилось время испытания образцов.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

20.07.2001
