Номер

42-064-01

Наименование проекта

Система автоматического контроля (САК) заполнением продуктами плавки в горне доменной печи.

Назначение

Для формирования информации об изменении количества продуктов плавки в металлоприемнике горна печи при регулировании процессом выпуска чугуна и шлака

Рекомендуемая область применения

Черная и цветная металлургия

Описание

Описание к ИЛ № 42-064-01

Данная работа является результатом выполнения технологической разработки.

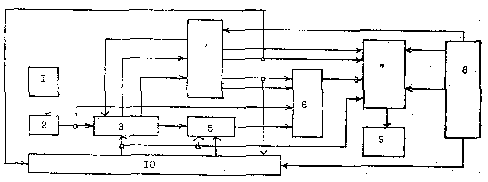

Система контроля включает (см. рисунок) датчик 1 падения напряжения на кожухе доменной печи, регистрирующий прибор 9 с блоком 7 масштабирования, блок 8 ввода начальных условий, блок 4 фиксации начала и конца выпуска продуктов плавки, первый выход которого соединен с первым входом блока 10 управления, а второй и третий выходы - с первым и вторым выходами устройства 6 коррекции.

Система контроля отличается наличием преобразователя 2, устройства 5 вычисления скользящего средневзвешенного значения, устройства 3 квантования сигнала, первый вход которого соединен с выходом преобразователя. Вход преобразователя соединен с датчиком падения напряжения, а выход - с третьим входом устройства коррекции. Четвертый вход устройства коррекции соединен с выходом устройства вычисления скользящего средневзвешенного значения, а выход - с первым входом блока масштабирования. Второй и третий входы блока масштабирования соединены с первым и вторым выходами блока ввода начальных условий, четвертый - с первым выходом блока управления, а пятый и шестой входы - с четвертым и первым выходами блока фиксации начала и конца выпуска продуктов плавки, соответственно. Пятых выход блока фиксации начала и конца выпуска продуктов плавки соединен со вторым входом устройства квантования сигнала. Первый и второй выходы устройства квантования сигнала соединены, соответственно, с первым и вторым входами блока фиксации начала и конца выпуска продуктов плавки. Третий вход блока фиксации начала и конца выпуска продуктов плавки соединен с третьим выходом блока ввода начальных условий. Четвертый выход блока ввода начальных условий соединен со вторым входом блока управления. Первый выход блока управления соединен с третьим входом устройства квантования сигнала и первым входом устройства вычисления скользящего средневзвешенного значения. Второй вход устройства вычисления скользящего средневзвешенного значения соединен со вторым выходом блока управления, третий вход которого соединен со вторым выходом блока фиксации начала и конца выпуска продуктов плавки. Третий вход устройства вычисления скользящего средневзвешенного значения соединен с третьим выходом устройства квантования сигнала.

Использование информации о заполнении горна жидкими продуктами плавки

Блок-схема САК заполнением продуктами плавки в горне ДП

Преимущества перед известными аналогами

Повышенная точность контроля уровня расплава, которая достигается путем выделения из результирующего информационного сигнала составляющей измеренного падения напряжения электрического тока на кожухе печи

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

На 35-40% снизился расход кокса, в 1,5 раза уменьшилась вероятность прогара воздушных фурм.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

18.05.2001
