Описание к Ил № 42-059-01

Данная работа является результатом выполнения конструкторской разработки.

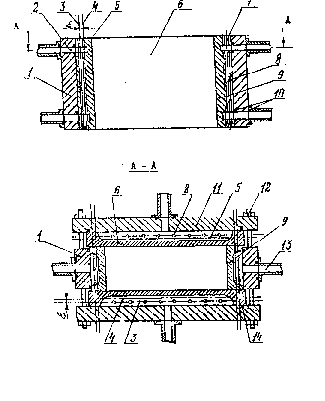

Кристаллизатор (см. рисунок) состоит из опорных плит 1 и 11, к которым при помощи шпилек 12 прикреплены широкие медные 6 и узкие 9 рабочие стенки. В рабочих стенках просверлены продольные каналы 8, сообщающиеся между собой при помощи открытых со стороны опорных плит проточек 5. Охлаждающая вода в полость проточек подается и отводится по трубопроводам 13 через каналы 2. Торцы продольных каналов герметизируются при помощи пробок 7, полость проточек - при помощи уплотнений 14, а канал 2 - при помощи уплотнений 10. Оси 3 продольных каналов 8 смещены в сторону опорных плит относительно оси 4 симметрии толщины рабочих стенок на 0,1-0,4 их толщины, а поперечные каналы выполнены в виде открытых проточек, расположенных со стороны плит.

Диапазон значений величины смещения (e) осей продольных каналов от оси симметрии толщины рабочих стенок в пределах 0,1-0,4 их толщины объясняется закономерностями теплопередачи от поверхности слитка к охлаждающей воде в продольных каналах рабочих стенок. При меньших значениях не будет устраняться неравномерность теплоотвода от поверхности слитка вследствие близкого расположения этих каналов к поверхности рабочих стенок со стороны слитка. При больших значениях увеличится термическое сопротивление слоя материала рабочих стенок при теплоотводе от слитка к охлаждающей воде в продольных каналах, что приведет к уменьшению теплоотвода от слитка, к замедлению его кристаллизации и уменьшению толщины оболочки слитка на выходе из кристаллизатора.

Указанный диапазон устанавливается в обратной пропорциональной зависимости от толщины рабочих стенок кристаллизатора и расстояния или шага между продольными каналами.

Выполнение поперечных каналов в виде открытых проточек объясняется тем, что диаметр этих каналов значительно больше диаметра продольных каналов. При смещении продольных каналов внутренняя полость поперечных каналов будет выходить за габариты толщины рабочих стенок в сторону опорных плит. Замена сверленых поперечных каналов на открытые проточки устраняет этот недостаток.

Кристаллизатор для непрерывной разливки металлов
