Номер 42-023-01 |
|||
|
Наименование проекта Навесное оборудование для колесных тракторов |
|||
|
Назначение Для открывания-закрывания задвижек с невыдвижным шпинделем, установленных на трубопроводах диаметром более 500 мм различного назначенияи позволяет обслуживать задвижки |
|||
|
Рекомендуемая область применения Коммунальное хозяйство |
|||
|
Описание
Описание к ИЛ № 42-023-01

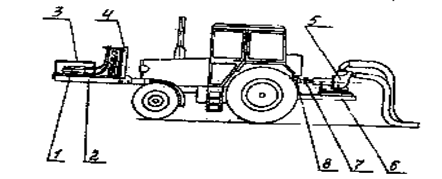

Данная разработка является результатом выполнения конструкторской работы. Комплект навесного оборудования (см. рисунок) состоит из двух частей: установки для открывания задвижек, располагаемой в передней части трактора вместо догружателей передних колес; и насосной установки, монтируемой на панель заднего моста трактора вместо гидронасосной системы.. Установка для открывания задвижек содержит раму 1, механизм 2 поворота шпинделя, кожух 3 и каркас 4 для укладки рукавов высокого давления. Механизм устанавливается на фланец задвижки, сопрягается со шпинделем задвижки и подключается двумя шлангами к гидросистеме трактора с номинальным давлением не менее 10МПа при номинальном расходе не менее 0,8 дм 3/ сек. В качестве привода механизма использован реверсивный полноповоротный гидровращатель с рабочим объемом 4000см 3. При подаче масла в гидровращатель происходит вращение вала механизма. Изменение направления его вращения осуществляется от гидрораспределителя, трактора степень открытия и закрытия задвижки определяется визуально.
Насосная установка состоит из насоса 5, редуктора 8, двух цепных муфт 7 и рамы 6. Входной вал редуктора соединяется с валом отбора мощности трактора, выходной вал - с насосом.
Навесное оборудование для колесных тракторов |
|||
|
Преимущества перед известными аналогами Механизация трудоемких операции открывании-закрывании задвижек на трубопроводах больших диаметров. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект На 20% снизилась трудоемкость процесса, а также внедрение навесного оборудования позволило откачивать жидкость из кессонов, колодцев, резервуаров, а также производить забор воды из водоемов в 2 раза быстрее. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 23.05.2001 |
