Номер

35-102-01

Наименование проекта

Установка для скрепления грузов на поддоне МТ 75

Назначение

Механизация скрепления грузов на поддоне растягивающейся пленкой

Рекомендуемая область применения

Пакетно-контейнерный способ отгрузки тарно-штучных грузов различных отраслей

Описание

Результат выполнения конструкторской разработки.

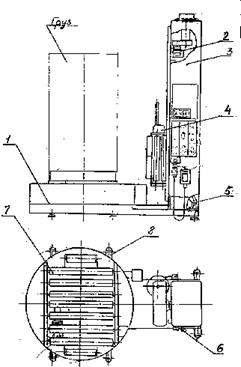

Установка состоит из стола, рольгангов, каретки и их приводов, электрооборудования, приспособления сварочного.

Пакет груза на поддоне по рольгангу подачи по команде с пульта поступает на рольганг 7 поворотного стола, которые смонтированы на раме 8. Бобина с растягивающейся пленкой закреплена на каретке 4, смонтированной на колонне 3.

Оператор закрепляет свободный конец пленки на поддоне и включает кнопку ПУСК-ЦИКЛ на пульте управления. При вращении стола 1 с пакетом груза пленка накатывается на нижнюю его часть и поддон. После выполнения необходимого количества слоев в нижнем скрепляющем поясе, автоматически включается привод 2 каретки, и начинается перемещение каретки вверх с заданной скоростью. При достижении верха пакета груза каретка останавливается и начинается намотка слоев верхнего скрепляющего пояса. Далее идет намотка пленки по вертикали. По окончании намотки необходимого количества слоев привод 5 стола отключается. Далее оператор сварочным приспособлением 6 закрепляет конец пленки на пакете, а пакет с грузом поступает на рольганг выдачи.

С использованием установки механизируется ручной труд. Обеспечивается сохранность груза, удобство транспортировки.
