Номер

25-202-01

Наименование проекта

Способ обработки воды и водных систем и установка для его реализации

Назначение

Обработка воды и водных систем в целях предупреждения образования отложений на рабочих поверхностях нагрева тепломассообменного оборудования

Рекомендуемая область применения

Предприятия и хозяйства, имеющие теплообменную аппаратуру

Описание

Результат выполнения конструкторской разработки.

Установка предназначена для обработки воды и водных систем в целях предупреждения образования отложений на рабочих поверхностях нагрева тепломассообменного оборудования, включая пароводяные котлы низкого и среднего давления, водоподогреватели, кормозапарники и др.

Установка для обработки воды представлена на рисунке.

При подаче воды по трубопроводу 1 одновременно включается питание на автотрансформатор 4, вследствие чего подается высокое напряжение на пластины фольгированного гетинакса 3, между которыми создается напряженность электрического поля, определяемая как:

гдеv - напряжение, приложенное к пластинам, В;

l - расстояние между пластинами, м.

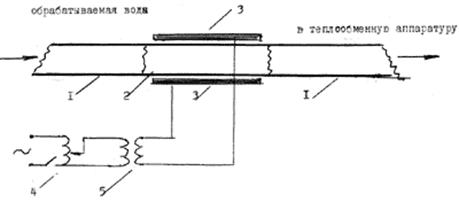

Установка для обработки воды и водных систем:

1 - трубопровод подачи воды;2 - вставка резинового шланга;

3 - фольгированный гетинакс (350х150х5 мм);4 - автотрансформатор ЛАТР-10;

5 - высоковольтный трансформатор типа ТГ-1020 (220х10 кВ, ном.ток 28 мА).

Вставка резинового шланга 2 дает возможность менять расстояние между пластинами (при помощи зажимов, на рисунке не показаны), что позволяет установить оптимальные режимы обработки для конкретного физико-химического состава воды и обеспечить практически безнакипный (бессолевой) режим работы тепломассообменного оборудования.

Высокая эффективность установки при значительно меньших энерго- и трудозатратах позволяет рекомендовать ее к широкому внедрению на промышленных и сельскохозяйственных предприятиях.

По результатам работ подана заявка на выдачу патента Российской Федерации.

Преимущества перед известными аналогами

Обеспечение практически безнакипного (бессолевого) режима работы тепломассообменного оборудования

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект - 37 тыс.руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

31.10.2001
