Номер 24-251-01 |
|
Наименование проекта Фильтр, перестраиваемый в широком частотном диапазоне |
|
Назначение Упрощение перестройки фильтра в широком частотном диапазоне с сохранением коэффициента передачи. |
|
Рекомендуемая область применения При приеме импульсных широкополосных сигналов с подавлением узкополосных сигналов (помех). |
|

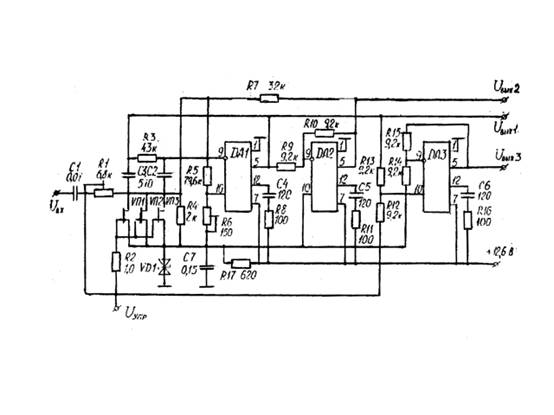

Описание Результат выполнения технологической разработки. Для подавления узкополосных помех применяют режекцию (вырезание части спектра, занятой помехой) и компенсацию, для которой выделяют помеху и соответствующим образом сдвигают ее по фазе. Для этих целей используют фильтр. Фильтр (см.рисунок) имеет два входа и три выхода. На один вход подается сигнал uвх до 0,5 В, а на другой - управляющее напряжение uупр, перестраивающее фильтр по частоте. При изменении uупр от 6 до 10 В фильтр перестраивается от 160 кГц до 40 кГц. Первый и второй выходы и являются пропускающими, инверсным и прямым соответственно, а третий выход - режекторным, или фазовым. Если фильтр используют как режекторный, то на частоте настройки амплитуду напряжения на первом выходе (или на втором выходе), равной амплитуде входного синусоидального напряжения, устанавливают резистором r1, а в случае фазового - вдвое больше.
|
|
Преимущества перед известными аналогами Фильтр универсален, обеспечивает режекцию, фильтрацию, регулировку фазы узкополосных сигналов. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости в 2 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 27.11.2001 |
