ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 24-215-01 |
|||
|
Наименование проекта Микроконтроллер циклового управления |
|||
|
Назначение Управление оборудованием, работающим по постоянному или редко изменяемому циклу в системах управления механизмами загрузки металлорежущего оборудования, повышение производительности труда. |
|||
|
Рекомендуемая область применения При управлении оборудованием, работающим по постоянному циклу. |
|||
|

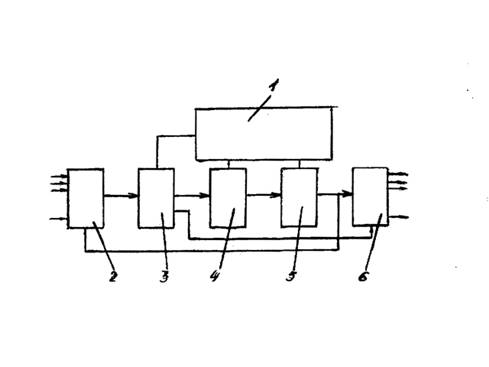

Описание Результат выполнения конструкторской разработки. Функциональная схема микроконтроллера циклового управления включает в себя счетчик команд 4 (см.рисунок), память программы 5, дешифратор команд 6, коммутатор сигналов ответов 2, схему управления 3, схему индикации 1. Счетчик команд выдает код текущего кадра программы в память программы, где выбирается соответствующая ячейка. Информация ячейки поступает на дешифратор команд. Одновременно код команды поступает на коммутатор сигналов ответов, который подготавливает вход сигнала ответа включаемой команды. Сигнал на включение команды поступает с соответствующего выхода дешифратора команд. Ответ об исполнении команд через коммутатор ответов поступает на схему управления, которая выдает импульс записи в счетчик. Содержимое счетчика увеличивается на единицу, из памяти выбирается код следующей команды. В последней ячейке программы может быть записан код команды возврата на начало или остановка.
Схема микроконтроллера |
|||
|
Преимущества перед известными аналогами Повышение надежности системы управления, простота перенастройки и обслуживания. |
|||
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Снижение трудоемкости в 2 раза, повышение производительности труда. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 05.10.2001 |
