Результат выполнения конструкторской разработки.

Измеритель фазы и амплитуды магнитной индукции (ИАФ-1) состоит из следующих блоков: датчика 1 (рис.1), усилителя 2, формирователя одиночных импульсов 4, формирователя сдвоенных импульсов 6, фазорегулятора 7, измерительного прибора 3, электронно-лучевого осциллографа (ЭЛО) 5.

В качестве датчика для измерения магнитной индукции использован преобразователь Холла, помещенный в исследуемый воздушный зазор. Преобразователь Холла запитан от стабилизированного источника постоянного тока. Выходной канал усиливается широкополосным усилителем постоянного тока. На выход усилителя включен измерительный прибор, показания которого пропорциональны эффективному значению магнитной индукции в зазоре аппарата.

При исследовании переменного магнитного поля на выходе усилителя получается кривая, форма которой соответствует форме кривой изменения магнитной индукции в исследуемом зазоре. Параллельно измерительному прибору на выход усилителя включен ЭЛО, на экране которого наблюдается форма кривой магнитной индукции в зазоре (рис.2, кривая 3).

Схема измерителя фазового угла магнитной индукции содержит формирователи импульсов, дающие метки 1 и 2 (рис.2) соответственно, фазы которых зависят от фаз входных напряжений.

Первый формирователь привязан через фазорегулятор к опорной трехфазной питающей сети, а второй питается от усилителя. На экране ЭЛО наблюдается изображение на рис.2.

Измерение фазового угла магнитной индукции начинается с совмещения меток 1 и 2, что достигается вращением ручки фазорегулятора. Со шкалы фазорегулятора считается начальный фазовый угол j_о. При любом изменении фазы магнитной индукции взаимное расположение меток 1 и 2 изменяется. Для определения возникшего фазового сдвига необходимо вновь совместить метки 1 и 2 с помощью фазорегулятора, со шкалы которого можно считать новое значение фазы магнитной индукции. Изменение фазы равно dj = j₁ - j_о. Для калибровки устройства по амплитуде магнитной индукции имеется калибратор, содержащий магнитопровод с двумя обмотками и воздушным зазором, в котором помещается калибруемый преобразователь Холла.

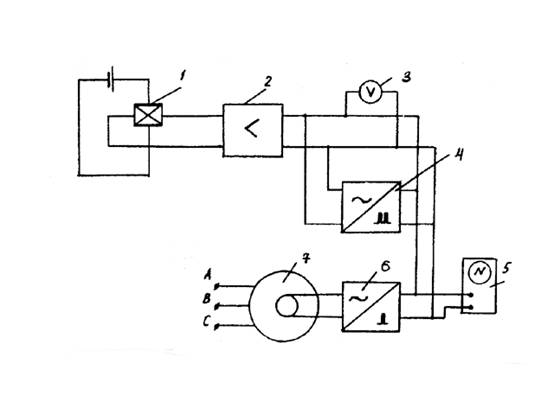

Рис.1.

Схема измерителя фазы и амплитуды магнитной индукции в зазоре

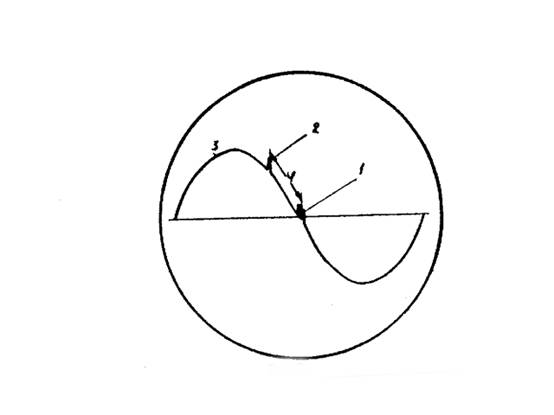

Рис.2.

График кривой магнитной индукции в зазоре
