Номер

24-203-01

Наименование проекта

Одноэтажная лесопильная рама

Назначение

Повышение технико-экономических показателей.

Рекомендуемая область применения

При распиливании бревен.

Описание

Результат выполнения конструкторской разработки.

Лесопильная рама состоит из кривошипа 8 (см.рисунок), шатуна 10, пилы 3, установленных в пильную рамку с верхними 2 и нижними 11 ползунами, которые перемещаются в верхних неподвижных 1 и нижних 9 качающихся направляющих. Нижние направляющие установлены в опорах 4 качания и кинематически соединены с коленчатым валом с помощью дополнительного кривошипа 7, шатуна 6 качалки, рычага 5, который жестко соединен с нижними направляющими. Опора качания направляющих смещена относительно середины хода ползунов в сторону верхней мертвой точки (ВМТ) на величину "а".

Исследования показали, что узловая точка траектории движения зуба пилы совпадает с положением опоры качания направляющих. Движение пил по такой траектории обеспечивает выравнивание толщины срезаемого слоя древесины зубом пилы во время рабочего хода и исключение скобления зубьями пилы дна пропила в начале холостого хода. Этим улучшают условия работы рамных пил, обеспечивают возможность использования более тонких пил.

Механизм резания выполнен с обеспечением движения пил по замкнутой самопересекающейся кривой за счет определенного расположения опоры качания направляющих.

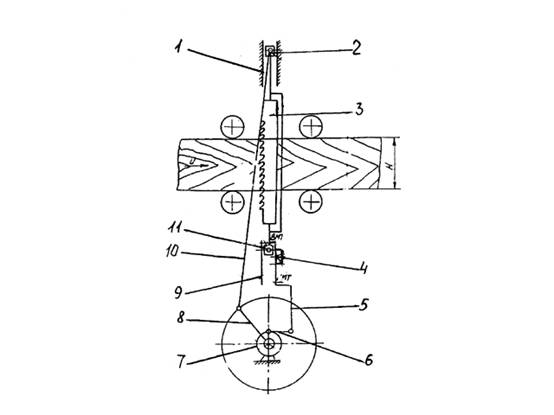

Схема лесопильной рамы

Актуально в России и в мире

Самая подробная информация грузовые авиаперевозки казахстан на нашем сайте.

Преимущества перед известными аналогами

Позволяет стабилизировать процесс резания, что способствует улучшению качества продукции; снижает энергоемкость процесса; уменьшает потери древесины в опилки.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение материалоемкости в 1,5 раза, экономия материалов в 1,3 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

27.09.2001
