Номер

24-192-01

Наименование проекта

Устройство для отрыва и сброса литника

Назначение

Надежный отрыв и сброс литника из пресс-формы при изготовлении деталей из вязких пластмасс.

Рекомендуемая область применения

При изготовлении деталей из вязких пластмасс под давлением.

Описание

Результат выполнения технологической разработки.

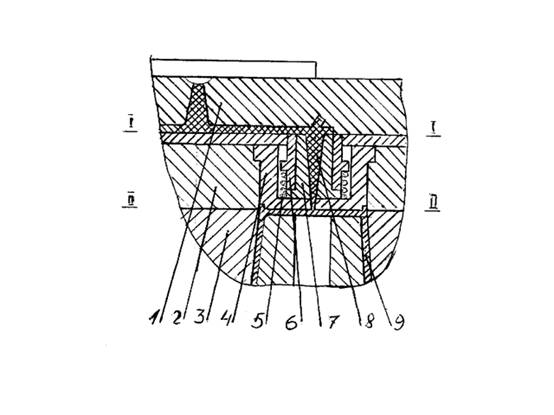

Устройство является частью пресс-формы, состоит из литниковой втулки 7 (см.рисунок), пружины сжатия 5, выталкивающей втулки 6, расположенных в полости вставки 4, установленной в подвижной плите 2. Подвижная плита находится в неподвижной части пресс-формы вместе с плитой 1, где выполнены литниковые каналы 8, а изделие 9 оформляется в подвижной части формы 3.

Устройство работает следующим образом. После впрыска расплава полимера и технологической выдержки происходит разъем формы по плоскости i - i. Под действием пружины сжатия выталкивающая втулка отрывает литник от изделия и сбрасывает его с пресс-формы.

При разъеме по плоскости ii - ii происходит выталкивание изделия. При смыкании пресс-формы литниковая плита возвращает подпружиненную выталкивающую втулку в исходное положение.

Устройство для сброса литника
