Результат выполнения конструкторской разработки.

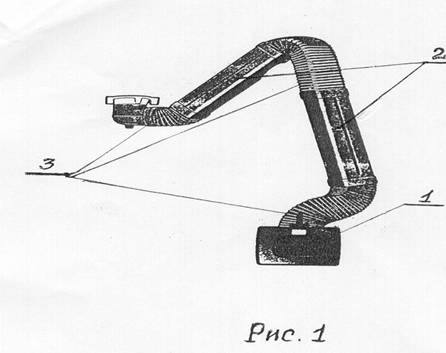

Подъемно-поворотное вытяжное устройствоn-5000 (см. рис. 1) содержит новую конструкцию вытяжной воронки 1 - прямоугольную. Прямоугольные секции воздуховода 2 из прочного полиэфира соединяются гибкими вставками 3 из негорючего и износостойкого материала. Внутри воздуховода находится подпружиненный балансирный механизм. Конструкция вытяжного устройства дает возможность без усилия перемещать вытяжную воронку в любое место в радиусе действия до 5 м.

Шарнирное соединение воронки с воздуховодом позволяет без труда поворачивать вытяжную воронку в вертикальной и горизонтальной плоскостях.

Подъемно-поворотные устройстваn-5000 выпускаются 3-х типоразмеров в зависимости от радиуса действия.

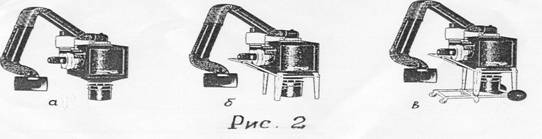

Подъемно-поворотные вытяжные устройстваn-5000 устанавливаются на стене (рис. 2 а) или колонне с помощью специальных кронштейнов и подключаются к индивидуальному вентилятору или к вентиляционной сети с общим вентилятором.

Также вытяжные устройстваn-5000 могут монтироваться на передвижных (рис. 2 в) и стационарных (рис. 2 б) фильтровентиляционных агрегатах и консольных устройствах ЕА в качестве местных отсосов.

Дополнительно по заказу, в зависимости от выбранного типоразмера и способа установки, вытяжные устройстваn-5000 комплектуются следующими изделиями: индивидуальный вентилятор, настенный кронштейн для крепления вытяжного устройства, местное освещение, блок управления с устройством старт/стоп, шумоглушитель, автоматическая воздушная заслонка, комплект удлинителя до 4 м и 5 м, консольное подъемно-поворотное устройство ЕА.
