Номер 24-209-01 |
|
Наименование проекта Приспособление для замера давления пружин |
|
Назначение Настройка и замер давления спиральных пружин на щетки электрических машин, снижение трудоемкости при замерах. |
|
Рекомендуемая область применения При настройке и замере давления спиральных пружин для электротехнического оборудования. |
|

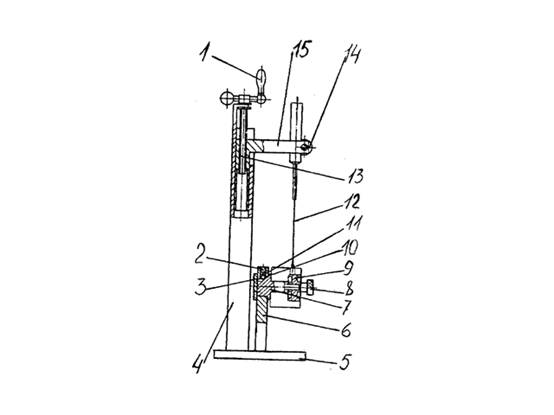

Описание Результат выполнения технологический разработки. Приспособление состоит из плиты 5 (см.рисунок) с двумя стойками. В стойке 4 расположены Г-образный кронштейн 15 с отверстием под силомер, винт 13 и рукоятка 1. В стойке 6 установлена оправка 7 с возможностью поворота вокруг своей оси. Оправку фиксируют в угловом положении по циковкам 3 винтом 2 через пружину 11 и шарик 10. Количество циковок соответствует числу щеткодержателей в электрической машине. Приспособление работает следующим образом. На оправке устанавливают статор с шаблоном 9, имитирующим размер коллектора электрической машины, и закрепляют гайкой 8. В отверстии кронштейна винтом 14 закрепляют силометр, шток которого нитью 12 или леской соединен с пружиной щеткодержателя. При вращении рукоятки кронштейн с корпусом силомера перемещается вверх, а шток остается на месте до тех пор, пока усилие силомера не сравняется с давлением пружин. В этот момент образуется зазор между пружиной и щеткой, перемещение прекращается, и снимают показания.
|
|
Преимущества перед известными аналогами Надежность при эксплуатации, конструктивная простота. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости в 2 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 02.10.2001 |
