Результат выполнения конструкторской разработки.

Устройство содержит сетный мешок, залавливающая часть которого выполнена из мелкоячейного полотна в виде усечённой полусферы, срезанной под острый угол к оси симметрии. Линия среза оснащена наплавами и выполняет функцию верхней подборы. Нижняя кромка усечённой полусферой является нижней подборой и оснащена загрузкой. По периметру передней кромки залавливающей части равномерно размещены гидродинамические элементы из эластичного материала в виде равнобоких плоских геометрических фигур. При этом основания фигур расположены на передней кромке усеченной полусферы, а вершины направлены к центру усечённой полусферы. В центре усеченной полусферы расположена аккумулирующая часть в виде кутца, при этом размер ячеи сетного полотна, из которого выполнена залавливающая часть, совпадает или меньше размера ячеи сетного полотна аккумулирующей части.

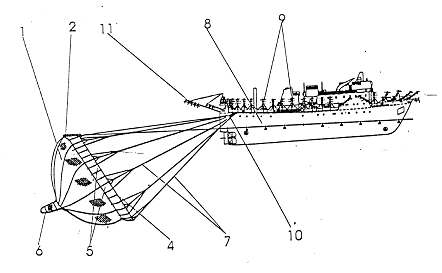

Общая схема устройства

Рис. 1

1 - залавливающая часть;

2 - линия среза, снабжённая наплавами;

4 - боковые подборы;

5 - гидродинамические элементы;

6 - кутец;

7 - троссы;

8 - судно;

9 - привлекающие люстры;

10 - слип;

11 - концентрирующие люстры.
