Номер

15-170-01

Наименование проекта

Алмазные круги тарельчатой формы

Назначение

Заточка и доводка режущего инструмента

Рекомендуемая область применения

Изготовление шлифовальных кругов

Описание

Результат технологической разработки.

Предлагаемые алмазные круги представляют собой шлифовальный инструмент на основе алмазных шлифовальных порошков марок АС4 и АС6 и микропорошков марок АСН и АСМ на органических связках марок В2-01, В3-16, В1-31, В1-01, В1-10, В1-04.

Круги предназначены для заточки и доводки передней поверхности многолезвийного режущего инструмента (метчики, развертки, фрезы) из твердых сплавов и быстрорежущих сталей.

Шлифовальный порошок марки АС4 состоит из синтетических алмазов повышенной хрупкости, зерна которых представлены агрегатами и сростками. Шлифовальный порошок марки АС6 состоит из синтетических алмазов, зерна которых представлены отдельными кристаллами с развитой поверхностью, агрегатами и сростками. Микропорошки марок АСН и АСМ состоят из синтетических алмазов повышенной и нормальной абразивной способности.

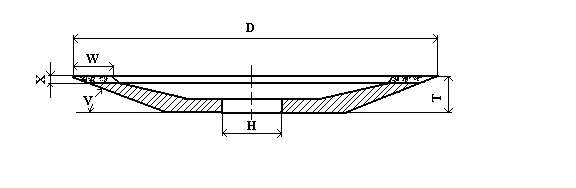

Размеры, мм

dxwxxxtxh,

приv=25°

Масса алмаза, карат, при концентрации

50

100

75х6х2х10х16

5,7

11,4

125х3х2х13х32

6,0

12,0

150х5х3х16х32

15,6

31,0

Рекомендуемые режимы обработки изделий

Материал

Вид обработки

Скорость круга, м/сек

Продольная подача, м/мин

Поперечная подача, мм/ход

Глубина шлифования, мм

Твердый сплав

Заточка

20ё35*

1,0ё2,0

0,05ё0,07

-

Инструмен. сталь

Доводка

25ё40

0,5ё1,0

0,005ё0,03

-

Пофильн. шлифование

20ё30

1,0ё2,0

0,01ё0,03

0,03ё0,7**

* - при работе с охлаждением

** - в зависимости от геометрии инструмента

Преимущества перед известными аналогами

Особый состав компонентов алмазного слоя

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Увеличения срока службы шлифовального инструмента на 15%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

30.10.2001
