Результат выполнения конструкторской разработки.

Электронная схема прибора состоит из понижающего трансформатора (см.рисунок), диодного мостика-выпрямителя, стабилизатора напряжения, мультивибратора.

Переменное напряжение вторичной обмотки выпрямляется диодным мостиком и подается на стабилизатор напряжения, выполненный на четырех транзисторах разной структуры. Напряжение усиливается транзисторами Т ₂, Т ₄, фильтруется и поступает на стабилитроны Д ₅, Д ₆. Стабилизированное напряжение поступает на эмиттеры транзисторов Т ₁, Т ₂, а затем на переменный сдвоенный резистор r _1,r₂. При помощи этого резистора напряжение плавно регулируется от 5 до 12 В. Со стабилизатора напряжение поступает на мультивибратор, образованный элементами А ₁, С ₉, С ₁₀, r₁₀, r ₆, С ₇, r ₉, r ₇. Низкочастотный мультивибратор вырабатывает импульсы различной длительности. Частота следования импульсов 1 Гц. Сигнал с мультивибратора подается на усилитель мощности, собранный на транзисторе Т ₅, нагрузкой которого служит лампочка Н ₂, включенная в эмиттерную цепь транзистора.

Конструктивно прибор выполнен в корпусе из пластмассы. На внешней панели расположены предохранитель, лампочка для контроля напряжения сети, тумблер для включения прибора, регулятор плавного понижения или повышения в зависимости от испытуемых операционных усилителей, панелька для проверяемых операционных усилителей (ОУ), лампочка для контроля исправности или неисправности ОУ.

Испытуемый ОУ вставляют в панельку на внешней панели, устанавливают и подают нужное для этого ОУ напряжение. Если лампочка Н ₂ периодически вспыхивает - испытуемый ОУ исправен, горит постоянно - испытуемый ОУ неисправен и подлежит замене.

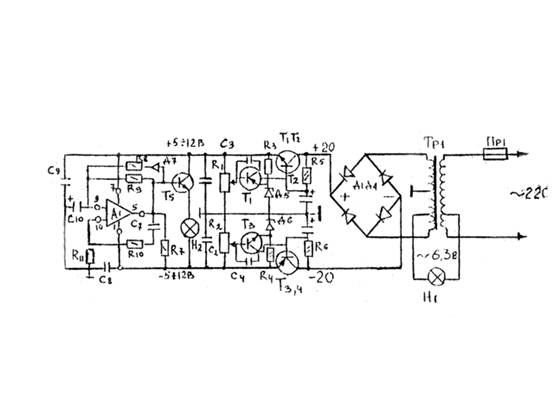

Схема прибора для проверки операционных усилителей
