Результат выполнения научно-исследовательской работы.

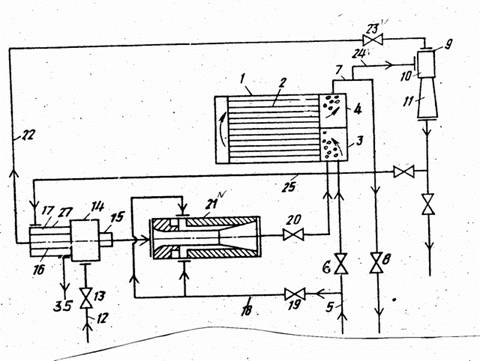

Система очистки трубок конденсаторов турбин содержит конденсатор 1(см. рисунок) с трубками 2, с входной 3 и выходной камерами 4, напорный трубопровод 5, для подачи охлаждающей воды с задвижкой 6, сливной водовод 7 с задвижкой 8 и эжектором 9, состоящим из смешивающей камеры 10 и диффузора 11, воздушный трубопровод 12 с регулирующим вентилем 13 для подачи воздуха в вихревую трубу 14 с патрубком холодного воздуха 15 и патрубком горячего воздуха 16 и охлаждающей камерой 17.

К напорному трубопроводу 5 подключен байпасный трубопровод 18 с вентилями 19 и 20 и формирующим устройством 21 для получения ледяных элементов. Патрубок холодного воздуха 15 подсоединен к формующему устройству 21. Патрубок горячего воздуха 16 соединен с трубопроводом 22 с задвижкой 23 с эжектором 9, подключенным трубопроводами 24 и 7 к выходной камере 17 вихревой трубы 14. Камера 17 с цилиндрическим пространством 27 имеет выход в дренаж 37.

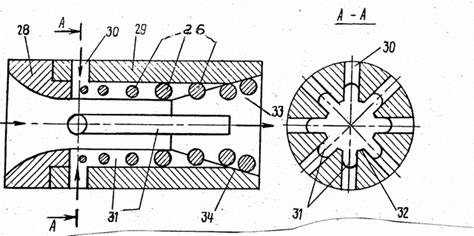

Формирующее устройство 21 представляет струйный аппарат, содержащий активное сопло 28, вставку 29 с отверстиями 30 для подвода циркуляционной воды и продольными со сферическим дном пазами 31 на внутренней поверхности 32 вставки 29, камеру смещений 33 и диффузор 34.

Очистка трубок осуществляется следующим образом. Охлаждающая вода поступает по трубопроводу 5 во входную камеру 3 и в трубки 2 конденсатора 1. Часть воды отводится в байпасный трубопровод 18 и заполняют водой формующее устройство 21. Сжатый воздух по трубопроводу 12 подают в вихревую трубу 14, которая разделяет его на горячий (110-115 ^оС) и холодный (-5-(-10) ^оС) потоки. Холодный воздух через патрубок 15 подают в сопло 28 формующего устройства 21. При движении холодного воздуха и воды в продольных пазах 31 образуются ледяные сферические элементы 36, которые вместе с охлаждающей водой и холодным воздухом поступают в трубки 2 конденсатора 1. Одновременно горячий воздух из патрубка 16 по трубопроводу 22 в смешивающую камеру 10 эжектора 9, в которую поступает водо-воздушный поток из выходной камеры 4 с не растаявшими в конденсаторе ледяными шариками. Полученную смесь отводят по трубопроводу 25 в охлаждающую камеру 17 для охлаждения патрубки 16.

Очистка трубок происходит за счет трения ледяных элементов о стенки трубок, а так же воздействия на отложения турбулизированного водо-воздушного потока с пониженной температурой. Происходит так же разрушение отложений вследствие температурных деформаций, при их контакте с ледяными элементами.
