Номер 11-056-01 |
|||
|
Наименование проекта Устройство для очистки трубок конденсаторов паровых турбин |
|||
|
Назначение Для повышения эффективности очистки трубок в конденсаторах паровых турбин |
|||
|
Рекомендуемая область применения Предложение может быть использовано в теплообменных аппаратах теплоэнергетической промышленности или других отраслях при чистке поверхностей нагрева от органических отложений и механических примесей |
|||
|
Описание

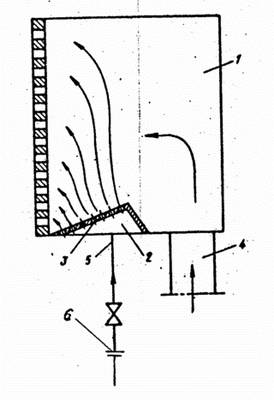

Результат выполнения научно-исследовательской работы. С целью повышения эффективности очистки разработано устройство раздачи воздуха в конденсаторе КГ2-6200-1 на турбине Т-100-130. В нижней части входной камеры 1 (см. рисунок) конденсатора расположено устройство раздачи сжатого воздуха в виде короба 2 с перфорированной перегородкой 3. К камере подведен трубопровод 4 с подачей циркуляционной воды и подключен патрубок 5 для подвода сжатого воздуха в короб через дроссельную шайбу 6.
Устройство для очистки трубок конденсаторов паровых турбин
Устройство работает следующим образом. Охлаждающая циркуляционная вода по трубопроводу поступает в камеру конденсатора турбины. Сжатый воздух под давлением, превышающим давление воды в водяной камере на 0,01ё0,015 МПа, подается через дроссельную шайбу во внутреннюю полость короба к перфорированной перегородке. Пройдя через отверстия перегородки, сжатый воздух в виде равномерно распределенных пузырьков смешивается с охлаждающей водой в камере и однородной водовоздушной смесью поступает в трубки конденсатора, осуществляя их очистку. Для обеспечения равномерного и устойчивого распределения водовоздушной смеси по трубам и предотвращения поступления сжатого воздуха в циркуляционные водоводы турбинного цеха, необходимо расход охлаждающей воды в конденсаторы регулировать напорными задвижками. При этом сбросные задвижки должны быть полностью открыты. Длительность очистки трубок зависит от конкретных условий и может продолжаться до 30-60 минут. Число отверстий в перфорированном листе рекомендуется выбирать по формуле:
g b- массовый расход сжатого воздуха, нм 3/ч d- диаметр отверстий в перфорированном листе, мм Очистка трубок происходит без снижения эксплуатационной нагрузки и отключения секций конденсатора для механической очистки трубок и водяных камер. |
|||
|
Преимущества перед известными аналогами Более эффективная очистка трубок конденсаторов паровых турбин водовоздушной смесью без снижения нагрузок и отключения оборудования в ремонт для механической чистки |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект В результате очистки трубок водовоздушной смесью при помощи устройства раздачи воздуха увеличивается вакуум в конденсаторе турбины Т-100-130 на 15...10 мм рт.ст. и происходит повышение КПД турбоустановки на 0,3...0,5 % |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 13.11.2001 |
, где
- опытный размерный коэффициент
