Результат выполнения научно-исследовательской работы.

Картофелесажалка состоит из рамы 1, высаживающих аппаратов 2, бороздораскрывателей 3, бороздозакрывателей 4, настила для посадочного материала 5, опорных колёс 6, сидений 7 и подножной доски 8 для сажальщиков и цепного привода 9.

Принципиальная схема картофелесажалки показана на рисунке 1, а вид картофелесажалки сверху - на рисунке 2.

Рама состоит из несущего бруса культиватора КРН-2,8А, с замком автосцепки и двух рамок посадочных секций, сваренных из труб прямоугольного сечения размером 40x40x4 мм и закреплённых к несущему брусу скобами М16x120.

Высаживающий аппарат изготовлен из диска диаметром 540 мм со ступицей от навесной картофелесажалки, бокового кольца, перегородок и днища, изготовленных из стального листа толщиной 2 мм и сваренных между собой так, что образуют 12 ячеек размером 140 и 90, соответственно по наружному и внутреннему диаметрам, с шириной ячейки 100 и глубиной 95 мм.

Левые и правые высаживающие аппараты через 900 мм друг от друга попарно закреплены на валах диаметром 35 мм. На валу правых высаживающих аппаратов расположена ведомая звёздочкаz=14 и кронштейн натяжного ролика приводной цепи с шагомt=30 мм из штампованных крючковых звеньев. Вращение на вал высаживающих аппаратов передаётся от звёздочкиz=7, закреплённой на колпаке опорно-приводного колеса. Валы левых и правых аппаратов соединены между собой промежуточным валиком с цепными муфтами. Против каждого высаживающего барабана впереди и снизу установлены эластичные щитки 10 с окнами для сбрасывания клубней, а также клубнепровод 11.

В качестве бороздораскрывателей использованы секции рабочих органов культиватора КРН-2,8А с четырёхзвенной шарнирной параллелограммной подвеской, копирующим колесом 12 , механизмом регулировки глубины бороздообразователя и укороченного грядиля.

Бороздообразователем служит корпус окучника без крыльев, который с помощью держателя устанавливается в передней части грядиля. Сзади держателя на грядиль установлена перевёрнутая призма с накладкой и скобой, к которой приварена трубка для крепления рамки бороздозакрывателя.

Бороздозакрывающие рабочие органы заимствованы от полунавесной картофелесажалки типа КСМ, у которых производственные сферические диски Ш400 мм заменены на сферические диски диаметром 450 мм от дисковой бороны БДН-3,0.

У рамки бороздозакрывателей вырезана передняя трубка, которая приваривается к скобе грядиля рабочей секции для шарнирного крепления рамки. Нажимная штанга верхним концом крепится шарнирно к кронштейну, расположенному под сиденьем сажальщиков.

Настил для посадочного материала сварен из уголков 35x35x4 мм, имеет досчатое основание и шарнирно закреплён к раме сажалки в передней её части.

На сажалке применены опорные культиваторные колёса на пневматических шинах 135-254(5,0-10), смонтированные на специальных кронштейнах с квадратными штангами, позволяющими регулировать положение колёс по высоте.

На рамках посадочных секций по всей ширине сажалки укреплена подножная доска, а также деревянные сиденья со спинками.

Привод высаживающих аппаратов осуществляется цепной передачей от правого опорно-приводного колеса.

При посадке клубней картофеля технологический процесс, выполняемый сажалкой, протекает следующим образом.

После заезда агрегата в борозду тракторист опускает сажалку в рабочее положение. Рабочие устанавливают на настил сажалки тару с посадочным материалом, после чего сажальщики занимают рабочие места против высаживающих аппаратов.

При движении посадочного агрегата сажальщики берут клубни из тары, расположенной на настиле, и закладывают по одному в ячейки барабанов высаживающих аппаратов. При вращении высаживающий аппарат своим рабочим органом - ячейкой - переносит клубни к месту сброса, которое расположено внизу на вертикальном диаметре барабана. Эластичные щитки, установленные впереди снизу против каждого высаживающего аппарата, препятствуют преждевременному выпадению клубней. Клубни подходят к выбросному окну, расположенному на эластичном щитке и под действием собственного веса падают по клубнепроводу в раскрытую бороздораскрывателем борозду. Сферические бороздозакрыватели, установленные всвал за каждым бороздообразователем, закрывают почвой борозду, образуя небольшой гребень.

При посадке клонов клубней картофеля, после каждой сменной тары сажальщик делает пропуск ячеек (не менее 4) для дальнейшего определения местонахождения семей, клона.

В конце гона посадочный агрегат останавливается, сажальщики сходят с мест и снимают пустую тару с настила. Агрегат на поворотной полосе делает разворот и процесс повторяется.

Также сажалку можно использовать и в качестве культиватора при нарезке гребней, предварительно сняв цепь привода высаживающих аппаратов и установив следоуказатель на трактор для обеспечения необходимого стыкового междурядья. Шаг посадки определяется по формуле:

t=(d)/(z_яi),где

d- диаметр опорного колеса,d=0,5 м

z_я- количество ячеек на барабане высаживающего аппарата,z_я=12

i- передаточное число от оси опорного колеса к валу высаживающих аппаратов,

i=0,5

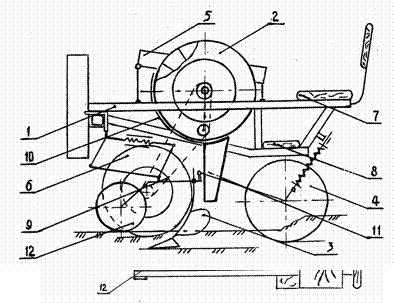

Рис. 1. Принципиальная схема сажалки картофеля КОПА 4-90

1- рама; 2- высаживающий аппарат; 3- бороздораскрыватель; 4- бороздозакрыватель; 5-настил для посадочного материала; 6-опорно-приводное колесо; 7- сиденье для сажальщиков; 8- подножная доска; 9- цепной привод; 10- щиток; 11-клубнепровод; 12- копирующее колесо

Рис. 2. Сажалка картофеля КОПА -4-90 (вид сверху)
