«Результат выполнения научно-исследовательской работы».

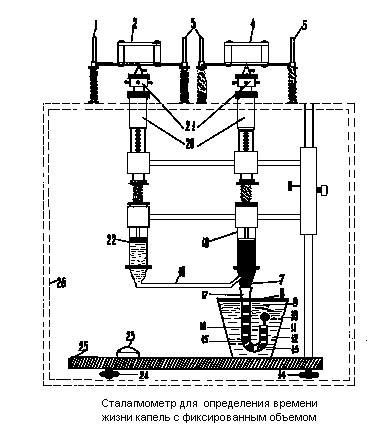

На рисунке приведена схема сталагмометра.

Прибор состоит из двух микрометров 20, двух шприцов 19 и 22, заполненных соответственно углеводородной и водной фазами, капилляра 13 и подающей трубки 18. При помощи муфт 21 микрометры соединяются с электродвигателями типа ДСД-2П1, которые с заданной скоростью вращают микрометры, выдавливающие с помощью поршней исследуемую и разделяющую жидкости. Двигатели 2 и 4 перемещаются в вертикальном направлении по стержням 1,3 и 5, с навитыми на них пружинами, служащими компенсатора­ми веса электродвигателей. Микрометры и шприцы металлическими скобами жестко крепятся к втулке 6, позволяющей устанавливать систему в вертикальном положении. Втулка 6 фиксирующим винтом жестко крепится к стойке штатива.

Из шприца 22 фаза выводится по подающей трубке 18 и подается в виде капель 7 на выход углеводородной жидкости из шприца 19, при этом равномерно подаваемые капли водной фазы разделяют углеводородную жидкость на равные объемы и движутся в виде четок 15 (углеводородная жидкость) и 16 (вода) по изогнутому капилляру 13, закрепленному на шприце 19 с помощью муфты 17.

На кончике капилляра углеводородная жидкость, окруженная водной фазой 12, помещенной в стакан ii, формируется в виде капель 10. Вытесня­емая следующей за ней четкой воды, капля углеводородной жидкости отрывается от капилляра и всплывает (капля 9), соприкасаясь со слоем налитой в стакан исследуемой углеводородной жидкости 8. Время существования капли фиксируется секундомером.

В основании 25 штатива имеются установочные винты 14 и 24, а также уровень 23. Весь сталагмометр помещен в воздушный термостат 26, имеющий двойные стеклянные стенки. Поддержание нужной температуры осуществляется автоматически при помощи нагревательного элемента, термореле, контактного и контрольно­го термометров, циркуляция воздуха в термостате производится при помощ и вентилятора (на схеме не показаны). Для исключения попадания световых лучей на термометры и исследуемые жидкости между нагревателем и измерительной частью прибора ставится светонепроницаемая перегородка.

Методика работы заключается в следующем. В термостате устанавливается заданная температура. Вся система выдерживается в течение часа при этой температуре. Шприцы 19 и 22, имеющие температуру опыта, заполня­ются соответ ственно исследуемой углеводородной жидкостью и водной фазой. В стакан 11 при температуре заливается исс ледуемая водная фаза 12, опускается капилляр 13, сверху заливается слой углеводородной жидкости 8. Расстояние от кончика капилляра до уровня жидкости 8 во всех опытах и при определении постоянной капилляра остаются постоянными. Включа ется в сеть электродвигатели 2 и 4, при этом происходит медленное вы­теснение углеводородной жидкости и водной фазы из шприцов19 и 22. Через некоторое время устанавливается определенное соотношение между объемами выходящих из капилляра капель углеводородной жидкости и воды. Изменение объемов капель достигается варьированием скорости подачи углеводородной и водной фазы, а также выбором капилляров с соот­ветствующими внутренними диаметрами. Замеряя число делений лимба микрометра между двумя последующими отрывами капель от капилляра, можно рассчитать их объемы. Время жизни капель углеводородной жидкости определяется промежутком времени, начиная от подхода капли 9 к пленке углеводородной жидкости и 8 и моментом слияния этой капли с углеводородной жидкостью.
