Номер 06-034-01 |
|
Наименование проекта Магнитометрический непрерывный инклинометр ИМММ 60-120/60 |
|
Назначение Для измерения азимута и зенитного угла скважин, с выводом результатов на цифровое табло наземной панели и на внешнюю систему записи и обработки данных инклинометрии БРИИГ. |
|
Рекомендуемая область применения Эксплуатационные необсаженные скважины, бурящиеся на нефть и газ глубиной до 5000 м для измерения азимута, зенитного угла и положения отклонителя. |
|

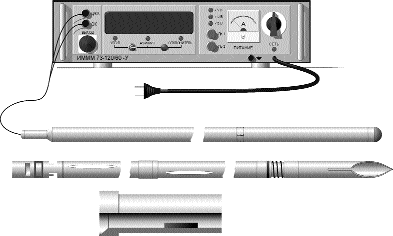

Описание «Результат выполнения научно-исследовательской работы». Инклонометр (см. рис.) состоит из следующих составных частей: наземного прибора, кабельной головки, электрического блока, блока датчиков, колпака, удлинителя, втулки-ловителя, шпонки и ориентирующего наконечника. Инклинометр производит локацию стальных муфт замковых соединений колонны ЛБТ. Кроме этого при использовании специального переводника и втулки-ловителя, встраиваемых в буровой инструмент, ориентирующего наконечника с удлинителем, устанавливаемых на инклинометре и входящих в комплект поставки, инклинометр производит ориентацию отклонителя в диапазоне зенитных углов 0…5 0 по магнитному азимуту, а в диапазоне 3…100 0 относительно апсидальной плоскости скважины. Инклинометр используется с применением одножильного или трехжильного кабеля типа КГ1-55-180, КГ3-60-180 по ГОСТ 6020-82. Инклинометр обеспечивает: -измерение азимута скважины от 0 0 до 360 0 с основной погрешностью ±2 0; -измерение зенитного угла от 0 0 до 180 0 с основной погрешностью ±20;
|
|
Преимущества перед известными аналогами Инклинометр позволяет производить измерения азимута и зенитного угла в колонне бурового инструмента из легкосплавных бурильных труб (ЛБТ по ГОСТ 23786-79) с наружным диаметром 127 мм и более. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение производительности на 5...10%. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 19.12.2006 |
