Результат выполнения конструкторской разработки.

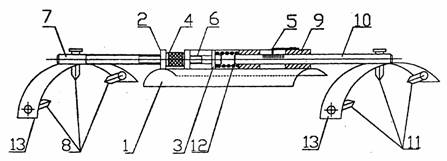

Устройство для накостного остеосинтеза содержит (см. рис.) цилиндрический полый стержень 7, жестко закрепленный на опоре 2, подвижный стержень 10, имеющий возможность перемещаться в направляющей опоре 9. На концах цилиндрического полого стержня и подвижного стержня крепятся фиксирующие скобы 13 с тремя резьбовыми отверстиями, в которые ввернуты винтовые упоры 8, 11. Винтовые упоры имеют конические концы, нарезную среднюю часть и хвостовики с пазами под отвертку. К желобообразной пластине 1, являющейся основанием, крепятся опора 2 и направляющая опора 9. Подвижный стержень 6 заканчивается направляющей 3 с консолью. Пружина 12 жестко прикрепляется одним концом к подвижному стержню 10, другим - к подвижному стержню 6. Между опорой 2 и направляющей опорой 9 находится регулировочное устройство 4, которое, вращаясь, перемещает подвижный стержень 6 внутри полого стержня 7 и через пружину передает движение стержню 10. Стержни 6, 7 и 10 расположены соосно. На направляющей опоре 9 расположен индикатор 5, указывающий величину усилия нагрузки. Регулировка усилия обеспечивается тарированием пружины.

После репозиции костных отломков на бедренную кость накладывают фиксирующие скобы 13 и, ввинчивая упоры 8, 11, протыкают коническими концами мягкие ткани, добиваясь их внедрения в кортикальный слой бедренной кости. При вращении регулировочного устройства 4, посредством резьбового соединения подвижный стержень 6 входит в полость стержня 7, при этом пружина 12 растягивается, приводя в движение стержень 10. Тем самым создается напряженная регулируемая компрессия между отломками.

Устройство удобно в эксплуатации, может изготавливаться на стандартном оборудовании в мелкосерийном производстве.
