ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 04-136-01 |
|||
|
Наименование проекта Приспособление для проверки плоскостности |
|||
|
Назначение Проверка плоскостности на малогабаритных деталях |
|||
|
Рекомендуемая область применения Машиностроение, металлообработка |
|||
|
Описание Результат выполнения конструкторской разработки. Приспособление (см.рис.) состоит из двух плит 1 и 3, изотовленных из стали 9ХС и термообработанных до НРС60-65 единиц; трех колонок 2, изготовленных из материала Ст38ХА с термообработкой НРС38-42 единиц; индикаторной головки типа 1МНГ с ценой деления 0,001 мм и шарика диаметром 3-5 мм, имеющих между собой резьбовое соединение. Шарик выступает над А на 0,5 мм, этим обеспечивается предварительный натяг для снятия показаний по шкале индикаторной головки. Проверяемая деталь устанавливается на плоскость А приспособления и передвигается вдоль ее, воздействуя через шарик на кинематику индикаторной головки, по шкале которой снимают отсчет отклонения неплоскостности детали.

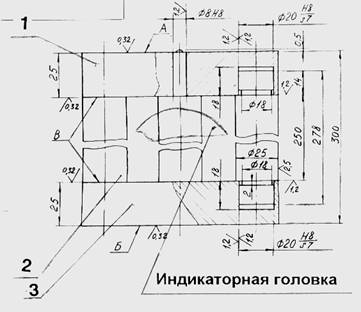

Рис. Приспособление для проверки плоскостности |
|||
|
Преимущества перед известными аналогами Аналоги неизвестны. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Повышение точности измерений неплоскостности деталей |
|||
|
Технико-экономический эффект На 10-20% повысилось качество обрабатываемых изделий небольших габаритов до 1 мкм. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 30.10.2001 |
