Номер

01-065-01

Наименование проекта

Стенд для контроля вибрации гайковертов СИГ- 4

Назначение

Контроль вибрации пневматических и электрических ударных гайковертов и ручного механизированного инструмента ударно-вращательного действия, установка и закрепление прямых гайковертов длиной от 150 до 500 мм.

Рекомендуемая область применения

Проведение типовых , периодических, приемочных, послеремонтных и сертификационных испытаний при изготовлении и эксплуатации гайковертов. Определение достоверных вибрационных характеристик гайковертов, устанавливаемых в нормативно-технической документации.

Описание

"Результат выполнения НИР и ОКТР".

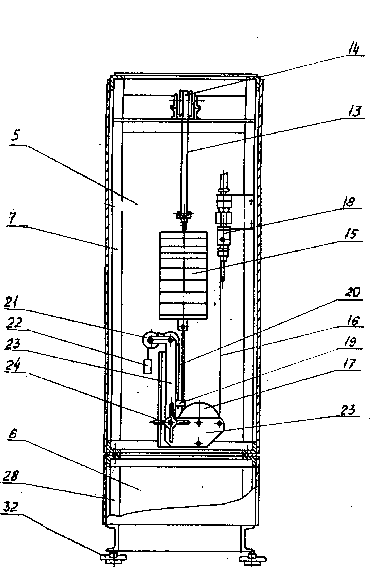

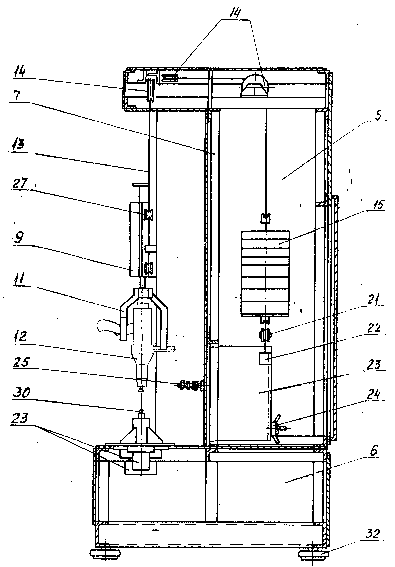

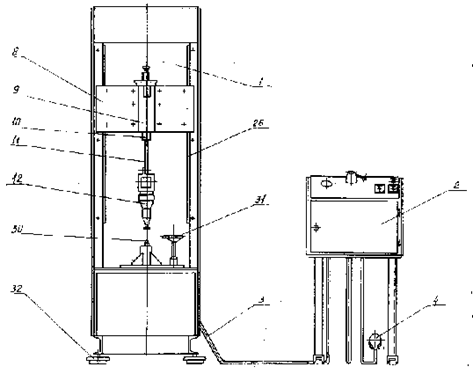

Комплекс стенда (см. рисунок) включает в себя собственно стенд 1 и пульт управления 2, соединенные между собой шлангом 3 для подачи сжатого воздуха на испытываемый инструмент. Комплекс включается в сеть питания с помощью вилки 4.

Конструкция стенда представляет собой техническую модель, воспроизводящую динамический режим системы "оператор-гайковерт-резьбовое соединение", при регулируемых усилиях нажатия от 0 до 200 Н. Стенд состоит из двух основных узлов: привода стенда с имитатором 5 и основания 6. Привод стенда с имитатором представляет собой вертикальную стойку, состоящую из каркаса 7, сваренного из уголков и с помощью болтов соединенного с основанием. В передней части привода расположен блок передвижения с имитатором. Блок представляет собой имитатор 8 массы оператора, на котором закреплен имитатор руки 9. На валу имитатора руки 10 закреплен держатель инструмента 11, в котором установлен гайковерт 12. Блок передвижения с имитатором подвешен на тросе 13 через систему блоков 14 и уравновешен грузами-противовесами 15. Для возврата блока передвижения с имитатором в исходное (верхнее) положение, грузы-противовесы тросом 16 через передвижной блок 17 связаны с пневмоцилиндром 18. К планочному зажиму 19 троса 16 прикреплен трос 20, на конце которого установлен груз 22. Трос 20 перекинут через систему блоков 21, установленную на кронштейне 23. По этому же кронштейну перемещается и передвижной блок 17, который в установленном положении фиксируется винтом 24. На передней стенке стенда расположен пневморазъем 25, с помощью которого испытываемый инструмент подсоединяется к пневмосети, идущей от пульта управления. Блок передвижения с имитатором 8 перемещается в вертикальном направлении по направляющим 26 с помощью роликов 27.




Основание стенда представляет собой каркас 28, сваренный из швеллеров и уголков, на котором смонтирован имитатор болтового соединения 29. Над верхней горизонтальной плоскостью основания имитатор болтового соединения 29 представлен имитатором головки болта 30 и маховиком-регулятором момента сопротивления 31. Конструкция стенда в целом установлена на виброопорах 32.




Преимущества перед известными аналогами

Стенд снабжен автономным пультом управления, имитатором резьбового соединения, обеспечивающим поддержание постоянного сопротивления крутящему моменту от 0 до 650 Н.

Стадия освоения

Опробовано в условиях опытной эксплуатации.

Результаты испытаний

Соответствуют технической характеристике стенда.

Технико-экономический эффект

При работе одного стенда на его полную производительность (что соответствует замене трех бригад испытателей) годовой экономический эффект составит 70000 руб.; снижение виброзаболеваемости рабочих-операторов на 65%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

24.08.2001
