Номер

83-214-01

Наименование проекта

Топки механические ТЧМ (прямого хода)

Назначение

Сжигание каменных и бурых углей, грохоченного антрацита марок АС и АМ в паровых и водогрейных котлах, а также древесных отходов в многотопливных котлах

Рекомендуемая область применения

Котлостроение, энергетика

Описание

Результат выполнения конструкторской и технологической разработки.

Топка механическая с чешуйчатой цепной решеткой прямого хода ТЧМ (см. рисунок) предназначена для сжигания каменных и бурых углей, грохоченного антрацита марок АС иamв паровых котлах производительностью до 26 т/ч, а также древесных отходов в многотопливных котлах паропроизводительностью до 75 т/ч и промышленных печах.

В топке за счет движения колосникового полотна происходят непрерывная подача топлива в топочную камеру и удаление шлака. Топка отличается верхним зажиганием, горение происходит в толстом горящем слое.

Топка поставляются в районы как с умеренным, так и тропическим климатом. Теплопроизводительность топки - до 58 МВт.

Основные конструктивные параметры




Наименование параметра

Величина параметра

ТЧМ 2,33/6,5

ТЧМ 2,7/6,5

ТЧМ 2,7/8,0

ТЧМ 3,07/5,6

ТЧМ 4,55/8,0

Расстояние между осями валовl,мм

Длинаl 1, мм

Ширина колосникового полотна, В, мм

Высотаколосникового полотна, Н 1, мм

Высота Н, мм

Масса, кг

6500

7510

2330

690

1990

23400

6500

7510

2700

690

1990

27400

8000

9010

2700

690

1990

30400

5600

6610

3070

690

1990

27600

8000

8970

4550

850

2150

50500

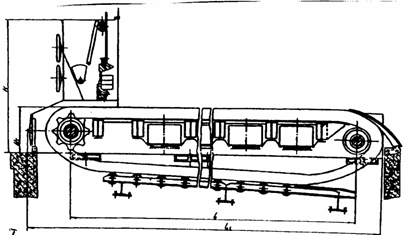

Топка механическая ТЧМ прямого хода с чешуйчатой цепной решеткой

Преимущества перед известными аналогами

Топка отличается верхним зажиганием

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Коэффициент сгорания топлива увеличился на 10%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

22.08.2006
