Высокоскоростной спирально-конический циклон для очистки промышленных газов

Назначение

Очистка газов от мелкозернистой пыли

Рекомендуемая область применения

Очистка промышленных газов в металлургии и машиностроении

Описание

Результат выполнения конструкторской и технологической разработки.

Разработан высокоскоростной спирально-конический циклон для очистки газов от мелкодисперсной пыли.

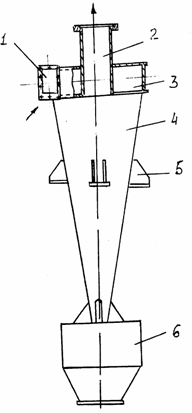

Преимущество циклона заключается в большей эффективности, которая достигается за счет увеличения гидравлических потерь в результате сужения сечений входного 1 и выходного 2 отверстий (см. рисунок). Циклон изготавливается с пылевым бункером, одиночным, правого или левого вращения пылегазового потока, с диаметром цилиндрической части 800 мм. Улитка 3, коническая часть 4 и бункер 6 циклона изготовлены из хромникелевой стали, остальные элементы и опорные стойки 5 - из углеродистой стали.

Работа циклона основана на использовании центробежных сил, возникающих при вращении газопылевого потока внутри корпуса аппарата. Вращение достигается путем потенциального ввода потока в циклон. В результате действия центробежных сил частицы пыли, взвешенные в потоке, отбрасываются на стенки корпуса и выпадают из потока. Густой газ, продолжая вращаться, совершает поворот на 180° и выходит из циклона через расположенную по оси выхлопную трубу. Частицы пыли, достигшие стенок корпуса, под действием перемещающегося в осевом направлении потока и сил тяжести движутся по направлению к выходному отверстию корпуса и выводятся из циклона. Бункер участвует в аэродинамике циклонного процесса. Своеобразный смерч, образующийся в циклоне, пятой упирается в дно пылесборного бункера, при этом в центре смерча винтообразное движение пылегазового потока направлено вверх. Нарушение вращательного движения потока в бункере (в результате уменьшения или увеличения его высоты или объема) приводит к заметному изменению степени очистки.

С внедрением циклона уменьшились выбросы пыли в атмосферу.




Циклон

Преимущества перед известными аналогами

Отличается высокой скоростью

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Коэффициент улавливания пыли в циклоне повысился до 94%
