Номер

83-136-01

Наименование проекта

Прибор приемно-контрольный охранно-пожарный "Сигнал-ВК-4П"

Назначение

Централизованная и автономная охрана закрытых отапливаемых и неотапливаемых помещений путем контроля состояния четырех шлейфов сигнализации и выдачи извещений по четырем выходам на пульт ПЦН

Рекомендуемая область применения

Охрана магазинов, банков, аптек, учреждений, гаражей, ангаров, складских и других помещений

Описание

Результат выполнения конструкторской и технологической разработки.

Особенности прибора «Сигнал-ВК-4П»:

-контроль четырех шлейфов позволяет заменить группу одношлейфовых приборов на объекте, организовать многорубежную охрану;

- контроль изменения сопротивления охранного ШС в диапазоне от 2 до 11 кОм со скоростью до 10% за 1 час относительно текущего значения;

- контроль изменения сопротивления пожарного ШС в диапазоне от 2 до б кОм;

- прибор остается а дежурном режиме при нарушении ШС в охранном режиме на время до 50 мс и в режиме пожарного шлейфа-до 250 мс;

- различные режимы работы выносных светового и звуковогооповещателей в зависимости от срабатывания охранного или пожарного ШС;

- формирование извещения «неисправность на ПЦНЗ» при неисправности пожарного ШС.

Прибор обеспечивает:

- возможность включения в шлейф сигнализации токопотребляющих охранных и пожарных иэвещателей типа "Окно", "Фотон", "Волна-5", ДИП и им подобных;

- возможность электропитания извещателей типа "Эхо", Фотон", "Волна", "Пик" и других;

- установку режима "без права отключения" перемычками для обеспечения функций "тихой" тревоги третьего ШС и пожарного шлейфа четвертого ШС;

- установку режима выключенных оповещателей, сигнализаторов и индикаторов с помощью выносного шифр-устройства;

- установку задержки 30 с на включение сирены после выдачи прибором тревожного извещения по ШС1;

-
возможность автономной охраны при питании от сети переменного тока с выдачей сигналов на выносной световой сетевой, световой и звуковой постоянного тока оповещатели, встроенные световые индикаторы, отображающие состояние четырех ШС, и на встроенный звуковой сигнализатор.

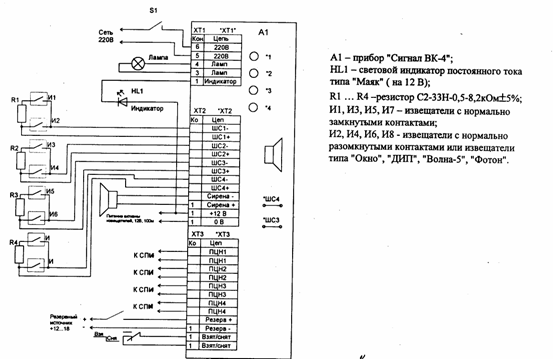

Электрическая схема соединений прибора

Преимущества перед известными аналогами

Контроль четырех шлейфов позволяет заменить группу одношлейфовых приборов на объекте, организовать многорубежную охрану. Контроль изменения сопротивления каждого ШС в диапазоне от2 до 11 кОм со скоростью до 10% за 1 ч.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Степень защищенности объектов увеличилась в 2 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

21.08.2006
